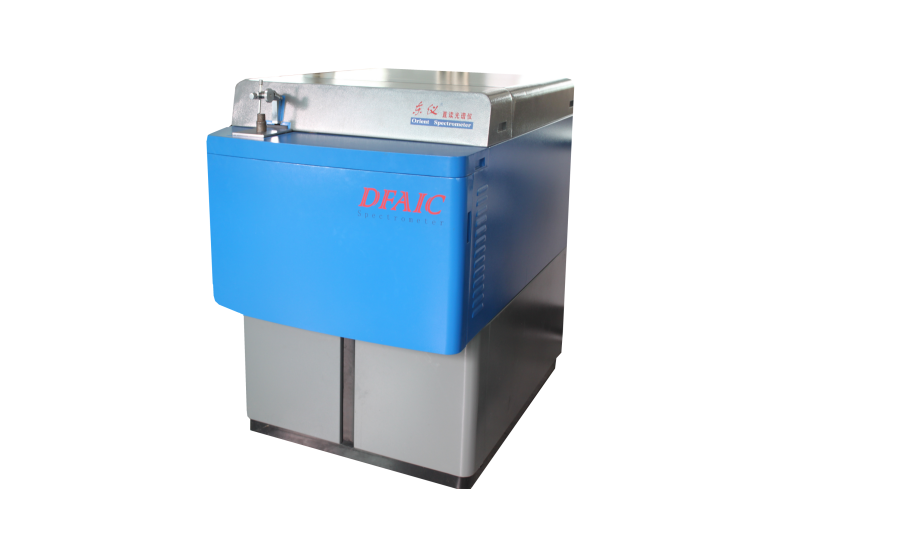

DF-200 Direct Reading Spectrometer

직접 판독 분광계(Direct Reading Spectrometer)는 야금, 기계, 자동차, 화학 산업, 조선, 전력, 항공 우주, 원자력 및 기타 산업에서 주로 사용되며 다양한 금속 재료의 화학 성분을 정확하게 정량화 할 수 있습니다. 금속 재료 품질과 비용 관리 및 새로운 재료 연구 및 개발에 없어서는 안 될 핵심 장비입니다.



DF 시리즈 Direct Reading Spectrometer의 성능과 장점

DF 시리즈의 Direct Reading Spectrometer 제품은 수년간의 개선 및 개발 후 업계의 전문가와 학자들이 신중하게 제작한 다국적 기기의 고급 기능을 활용하여 우수한 성능으로,  기기의 안정성, 편리성 및 빠른 사용이 장점 입니다. 새로운 디자인, 첨단 기술은 세계 Spectrometer 생산의 고급 수준에 도달했습니다.

  1. DF 시리즈 Spectrometer의 핵심 구성 요소는 모두 세계 유명한 전문 제조업체의 제품입니다. 예를 들어, Grating은 프랑스 JY의 고품질 제품을 사용하고 Signal receiver는 하마 츠 광전증폭관을 사용하므로 계측기의 신뢰성이 완전히 보장됩니다.
  2. 가변 주파수 솔리드 스테이트 디지털 광원을 조정가능한 parameter와 함께 사용합니다. 디지털 광원은 주로 control unit, ignition unit 및 energy unit을 포함합니다. 컨트롤 장치는 주로 단일 칩 마이크로 컴퓨터를 사용하여 출력 전류를 분석 및 컨트롤하고 출력 전류 파형의 모양을 설정하여 parameter를 조정합니다. Ignition 장치는 주로 고압 방전을 통해 주 에너지를 점화합니다. Energy unit은 주로 IGBT 제어를 통해 PWM 전류 파형을 출력합니다. 다른 재료에 대한 자동 방전 제어 및 단일 펄스 신호 획득 기능이 실현됩니다.
  3. 계측기에 채택한 전체 exit slit은 세계에서 최고급 수준입니다. 금속 스티칭의 특징은 계측기가 쉽고 빠르게 성능 시험을 테스트 할 수 있으며 채널을 쉽게 추가 할 수 있습니다. 사용자는 현재 적용된 요소만을 고려할 수 있으며 향후 필요한 채널은 언제든지 추가 할 수 있습니다.
  4. 자동 고압 시스템은 세계 최고 수준입니다. 이 시스템은 컴퓨터 컨트롤을 통해 각 채널에 8 레벨의 고전압을 제공 할 수 있으므로 동일한 채널을 다른 분석 프로그램에 적용 할 수 있어 채널 활용률이 크게 향상되고 다른 재료를 분석 할 때 스펙트럼 라인의 최고의 선형 범위를 채택하여 사용되는 채널 수를 줄이고 비용을 줄일 수 있습니다.
  5. Automatic tracing 기능은 세계 최고 수준입니다. Automatic tracing 기능을 사용하면 계측기 교정에 걸리는 시간이 크게 단축되어 계측기 교정이 간편하고 편리해지며 비전문가도 tracing 작업을 수행 할 수 있습니다.
  6. 계측기는 내부 항온 시스템을 갖추고 있습니다. 광학 시스템의 주변 온도 변화로 인한 drift를 크게 줄입니다.
  7. 수십 개의 원소 (N 원소 포함)를 정확하게 분석할 수 있습니다.
  8. Anti-oil return vacuum technology : 2 단계 벨브 컨트롤을 채택하였습니다. 첫 번째 단계는 진공 조절에 의해 컨트롤되며 첫 번째 단계는 진공 펌프와 연결되며 진공 시간은 기기 작동 시간의 5 % 만을 차지합니다. 계측기의 소음을 줄일 뿐만 아니라 계측기의 수명을 늘립니다.
  9. 각 시스템, 통합 설계, 편리하고 빠른 유지 보수를 위한 독립적인 전원 공급 장치가 있습니다. 통합 디자인은 비전문가도 신속하게 유지 관리 할 수 ​​있으며 네트워크 불안정으로 인한 기기 오류에 대비할 수 있습니다.
  10. 빠른 분석 속도, 10-45초 내의 모든 화학 성분의 분석을 완료 할 수 있습니다. 다양한 재료 분석의 경우, 사전 연소 (pre-combustion) 측정 그래프는 최적의 분석 시간을 결정하기 위해 만들어 지므로 기기는 가장 짧은 시간에 최고의 분석 효과를 얻을 수 있습니다.
  11. Prefabricated measurement graph; 본 제품은 측정 그래프의 안정성과 정확성을 보장하기 위해 무상의 국제 표준 규격을 채택하였습니다.

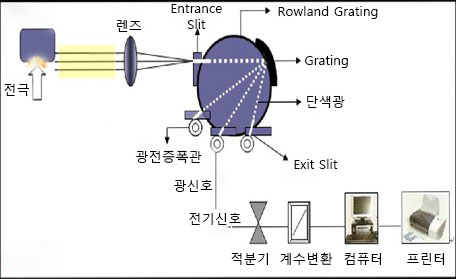

작동 원리도 :




분광기 기술 구성

1.     광학 시스템

  • Bach-I-Lyon Case Method, 온도 안정 구조
  • Grating 초점거리 750 mm
  • 브랜드 : 프랑스 JY
  • 3600 Line의 Concave Grating
  • 파장범위(Wave Length) 120-800 nm
  • 스펙트럼 해상도 0.037 nm/mm

2.     광원 시스템

  • 주파수 변환 플라즈마 디지털 광원
  • 플라즈마 전류 : 10-200 A
  • 주파수 : 100-1000 Hz
  • 격발 시간 : 10-10000 us
  • 다중 parameter와 단일 펄스 조정 가능

3.     스파크 테이블

  • 아르곤 가스 사용 용량을 최소화한 챔버
  • 쉽게 교체 가능한 스파크 테이블의 커버
  • 빠르게 교체 가능한 샘플의 스파크 랙

4.     스펙트럼 분석 시스템 컨트롤 및 데이터 처리 시스템

  • 32 bit AD Converter
  • CD 드라이브
  • 19 Inch LCD Display
  • 500G 이상의 HD
  • 프린터

5.     내부 온도 시스템

  • 기기 내부 온도 : 30 ±0.2℃

6.     분석 소프트웨어

  • 강도, 강도비, 재교정 강도비, 교정 강도비, 교정 원소 농도, 실제 농도, 재교정 농도 유형을 출력
  • 사용자의 요구에 따라, 여러 분석 결과의 평균값과 통계 데이터의 계산을 자동 혹은 수동으로 계산할 수 있습니다 (RSD, CV).
  • 함량 범위에 따라 스펙트럼 라인 자동 선택
  • 간섭 원소의 추가 및 다중 교정
  • 기기 교정
  • 측정 그래프의 다항식 및 다각형 Fitting
  • 유형 재교정
  • 측정 그래프 범위를 초과하는 분석 결과의 자동 표기
  • 데이터 전송을 위한 외부 컴퓨터, 프린터 및 디스플레이의 자동 혹은 수동 컨트롤 가능
  • 하드웨어 자가 진단 기능

7.     교정 소프트웨어

  • 작업 곡선의 다항식 피팅을 자동 혹은 수동으로 선택
  • 스펙트럼 간섭의 계산과 간섭 원소의 계산
  • 표준 시료(샘플)의 그룹 감별
  • 표준 샘플의 목록
  • 일반 작동 기능 키
  • 쉬운 드롭다운 기능 조작
  • DF 데이터 관리 소프트웨어

8.     크기

  • 1388 mm(L) x 910 mm(W) x 1210 mm(H)

9.     무게

  • 무게 약 400kg

10.   필요 전원

  • 220V ±10% 50Hz
  • 분석시 최대 전력 900VA, 대기 상태 200VA, 16A 퓨즈

11.   작업 환경

  • 온도 범위 : 5-30℃, 일정한 온도 권장, 상대습도 80% 이하

12.   설치 요구사항

  • 전원 : AC220±10%, 50Hz, 최대전원 2KVA, 3KVA의 안정 전원 공급 장치 필요
  • 가스 : 아르곤, 순도 99.994% 이상, 0.3 Mpa 이상의 압력
  • 접지선 : 단독 접지선의 매설이 필수이며, 접지선은 4Ω 미만입니다
  • 사용 공간 : 12 평방미터 이상; 방진, 전자기장에서 멀리 떨어져 있는 것이 좋습니다.
  • 환경 조건 : 온도 5-30℃, 상대습도 80% 이하



기기 채널 선택표 및 사용자 요구 재료 범위

채널명

채널 분석 범위

채널 선택

요구 분석 범위 및 기타 분석 범위 (참조 절차)

중저합금강/탄소강

C

0.002-4.5

0.004-1.3

Si

0.005-7.5

0.001-1.8

Mn1

0.0005-3

0.002-2.0

Mn2

0.0005-20



P

0.0003-2.3

0.001-0.08

S

0.0002-0.5

0.001-0.06

Cr1

0.001-4

0.002-4

Cr2

0.001-35



Ni1

0.001-4.5

0.002-4

Ni2

4.5-25



Mo

0.001-10

0.002-2.0

V

0.0003-4.5

0.001-1.0

Ti

0.0001-3.0

0.001-1.0

Cu

0.0001-5

0.01-1.2

Al

0.0003-2.5

0.01-1.5

Nb

0.002-5.0

0.01-0.4

Mg

0.0002-1



Ce

0.002-0.3



Fe

STD





위의 채널 표는 사용자가 선택할 수 있으며 사용자는 실제 요구에 따라 채널과 프로그램을 선택할 수 있습니다. 특수 재료가 있거나 개별 원소에 특별한 요구 사항이 있는 경우 제조업체에서 표준 샘플을 제공하여 그래프를 무료로 만들 수 있습니다.
