직접 판독 분광계(Direct Reading Spectrometer)는 야금, 기계, 자동차, 화학 산업, 조선, 전력, 항공 우주, 원자력 및 기타 산업에서 주로 사용되며 다양한 금속 재료의 화학 성분을 정확하게 정량화 할 수 있습니다. 금속 재료 품질 비용 관리 및 새로운 재료 연구 및 개발에 없어서는 안 될 핵심 장비입니다.

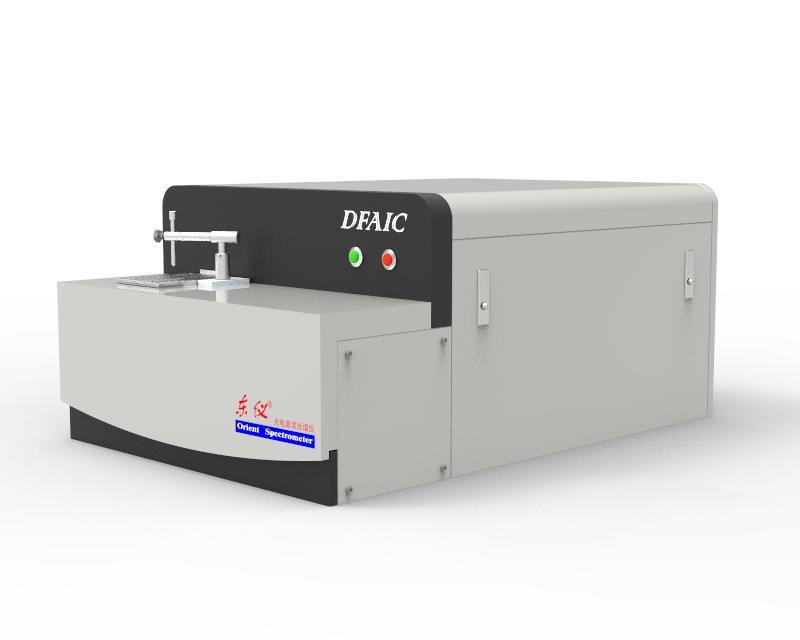

DF-600 Direct Reading Spectrometer 소개

DF-600 Spark Direct Reading Spectrometer는 flat field grating 및 CCD를 기반으로 스펙트럼 분석을 실현하며, 전체 스펙트럼 측정, one click tracing을 구현하고 CCD의 스펙트럼 라인 알고리즘과 통합 방법 : 국내외에서 가장 진보된 제조 기술과 고품질 구성 요소를 채택하여 계측기의 안정적이고 편리하며 빠른 특성을 강조합니다. 주요 성능은 야금, 주조 및 가공을 위해 제조되었습니다. 업계의 제품 품질 관리는 신뢰할 수 있는 서비스를 보증합니다.

DF-600 Spark Direct Reading Spectrometer 광학 시스템은 flat field grating을 사용하여 스펙트럼면에서 초점면으로의 회절을 분석합니다. 기기의 자외선 파장 분석 능력을 효과적으로 향상시킵니다. 유명한 해외 제조업체의 flat field grating 및 CCD를 사용하고, 최상의 품질과 높은 안정성을 보증하며, 감쇠를 방지합니다.

DF-600 Direct Reading Spectrometer의 기술적 장점과 특징

1. 120nm-800nm의 전체 대역 스펙트럼 라인 분석을 실현하는 혁신적인 전체 스펙트럼 signal receiver.
2. 독립적인 스펙트럼 수집 및 처리 모듈, 고성능 ARM 프로세서, 실시간 운영 체제 및 최적화된 데이터 처리 알고리즘은 분석 시간을 크게 단축하고 계측기의 분석 정확도를 향상시킵니다.
3. 효율적인 온도제어시스템은 에너지 소비를 크게 줄이고 온도 제어 범위는 ± 0.1℃이며  기기의 안정성이 향상됩니다.
4. 디지털 광원의 사용은 원소의 분석 범위를 확장하여 초고함량 및 미량 원소의 분석을 충족시킵니다.
5. Flat field grating을 사용하면 사용되는 CCD의 수가 줄어들고 분석 데이터의 정확성과 안정성이 향상되며 기기의 크기가 크게 줄어들기 때문에 이동 및 설치가 쉽습니다.
6. 혁신적인 gas path 설계, 스파크 테이블의 ash flushing 기능, 조정 가능한 기체 통로 및 기체 통로 보드의 밀봉 기능 추가. 아르곤 가스의 흐름을 줄이고 스파크 테이블에 ash의 축적을 줄이며 동시에 아르곤 기체의 확립 시간을 크게 단축합니다.

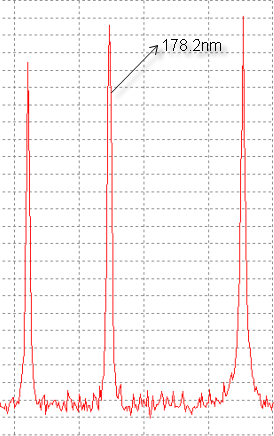

CCD는 장비가 단파 원소를 측정할 수 있도록 파장이 200 nm 미만인 원소 스펙트럼 라인을 측정할 수 있습니다.

분광기 기술 구성

1.   광학 시스템

• Czerny-Turner 구조, IV형 정보 위상차 교정 grating
• 초점거리 273 mm
• Grating 2400 Lines/mm
• 다중 고해상도 CCD 검출기, 무제한 최대 검출 채널 수
• 스펙트럼 범위 120 nm – 600 nm
• 무제한 분석 채널 설정 가능
• 색분사율(color dispersion rate) – first order spectrum : 0.78 nm/mm; 0.42 nm/mm
• 스펙트럼 해상도 : 7 pm/mm

2.   디지털 광원

• 전면 디지털화된 스파크 펄스 디지털 광원
• 반도체 PWM 컨트롤 가능
• 컴퓨터 컨트롤이 가능한 방전 조절 parameter
• 사용 전압 230V
• 방전 주파수 0 – 1000Hz
• 최대 방전 전류 100A
• 점화 펄스 200 ns
• 4 방향 IGBT 방전, 임의의 방전 파형 조정과 일치하는 파형의 자동 교정 가능

3.   데이터 판독 시스템

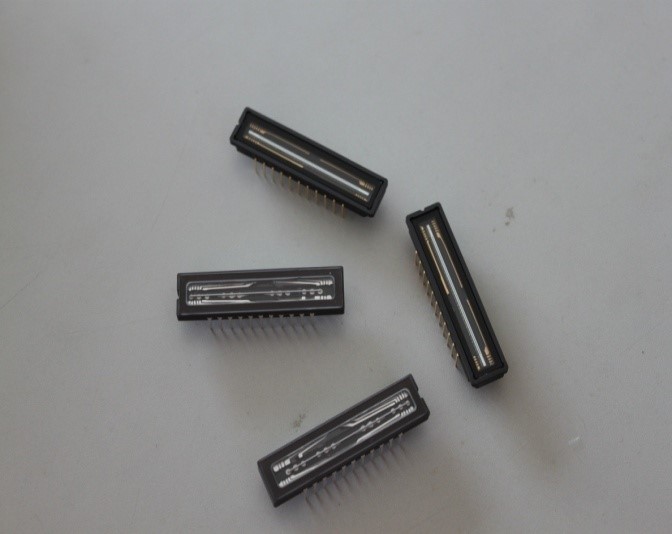

• 선형 CCD
• 해상도 : 3648 픽셀
• 고속 16 bit 샘플링
• 픽셀 해상도 제한 : 10 pm/pixel

4.   자외선 시스템

• 진공 상태에서 작동 가능
• Anti –Oil Return Vacuum Technology System
• 경제적인 유지 보수
• 저소음 작동

5.   운영 환경

• 아르곤 순도 : 99.999% 이상
• 실험실 온도 범위 : 20 ~ 25℃
• 실험실 습도 : 상대 습도 80% 미만
• 접지선 : 전용 접지선, 접지선은 4Ω 미만입니다.
• 충격 방지 성능 : 실험식 바닥에 충격감이 없습니다.
• 전자기장 간섭 : RF 신호 감쇠가 보다 크고, 실험실 주변에 Medium Frequency Furnace와 변압기 및 기타 고주파 발생장치가 없어야 합니다.

6.   스파크 테이블

• 스파크 테이블 사이즈 : 120 mm x 160 mm
• 분해 및 청소 용이
• 사용 광량 조정 가능
• 유지 보수 용이

7.   분석 소프트웨어 및 Tracing 소프트웨어

• Function 키의 작동 기능 지원
• 출력 방식 선택 가능 (강도, 강도비, 교정강도비, 채널 농도, 농도, Type 농도)
• 일반 표준비
• Type 표준비
• 분석샘플 라이브러리
• 원격 전송 기능
• 기본 보정
• 간섭 보정
• 통계 계산
• 하드웨어 자가진단
• 브랜드 감별
• 품질 관리
• 온라인 원격 진단

알루미늄 채널 선택표 및 사용자 요구 재료 범위
