Material Properties Analyzer

Tensile strength, Compressive strength, Flexural bending strength, Friction Scratch, Residual Stress

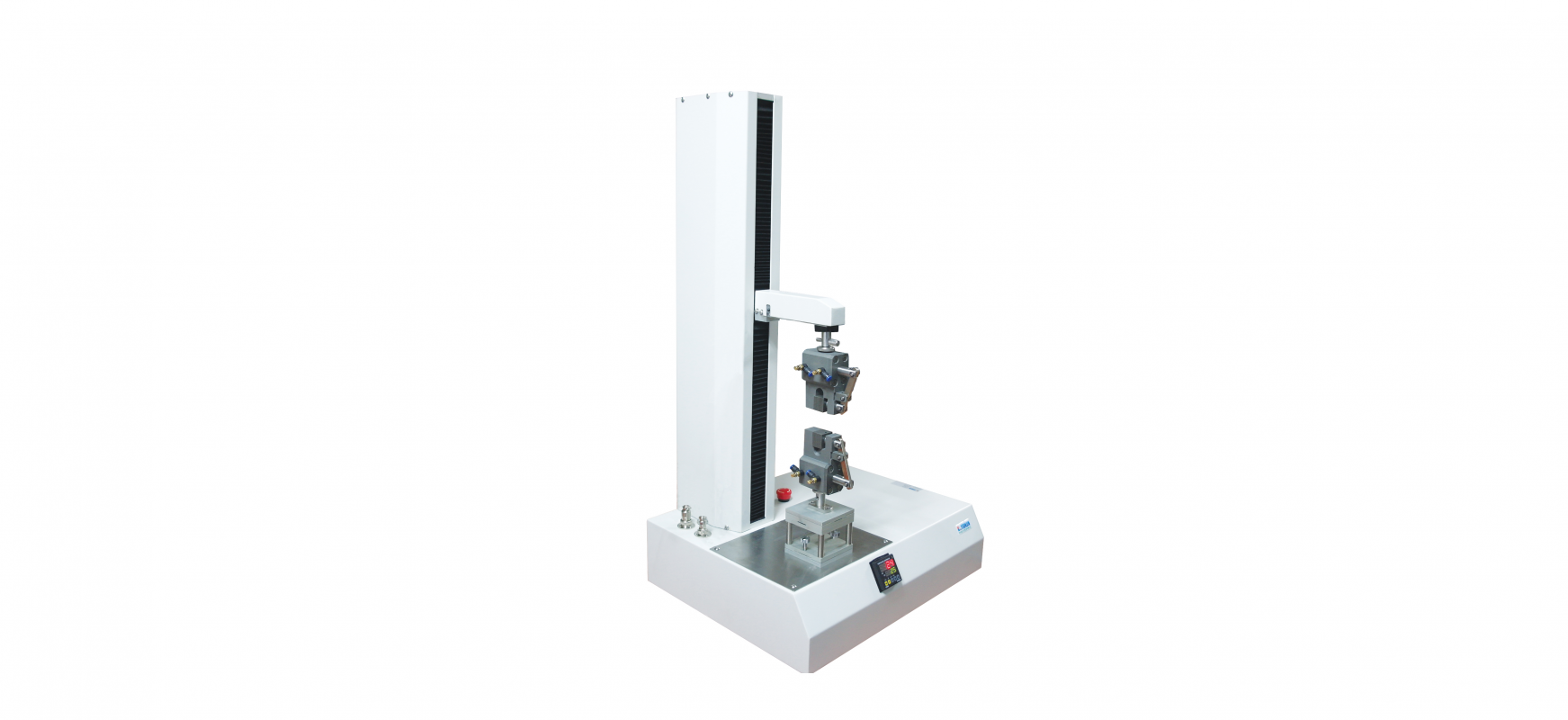

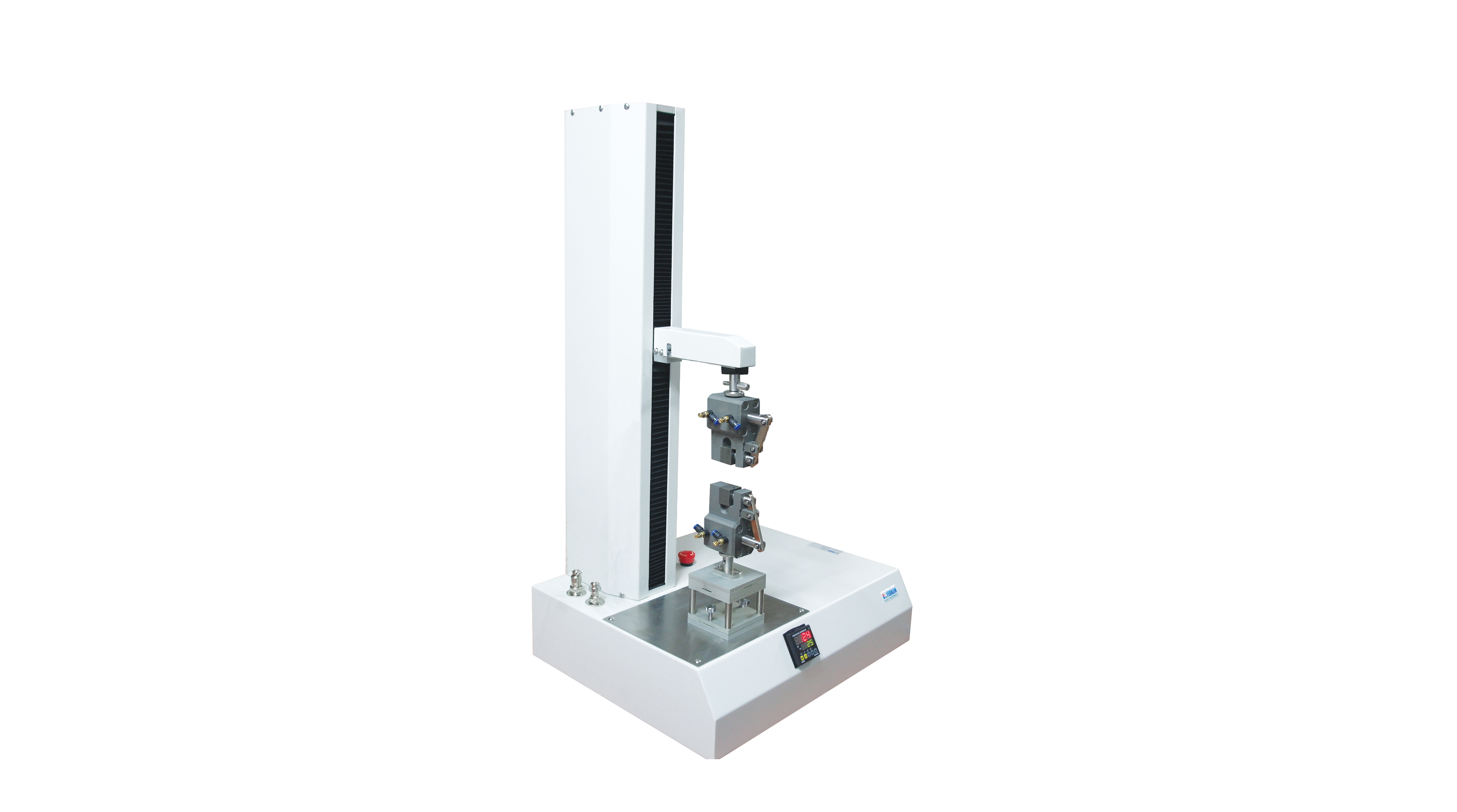

재료물성분석기 (Multi-axis Texture Analyzer, TXA™)

TXA™ 는 steady tension 및 compression, 일정한 거리를 반복 측정하는 자동 반복 기능, 굴곡강도를 측정하는 flexural strength,  probe tack 및 adhesion, creep recovery, stress relaxation, 90도, 180도 peel-off strength, loop tack  등의 다양한 물성 측정이 가능하고 이에 따른 test mode와 함께 제공됩니다. 측정조건의 설정이 용이하고 특별한 전처리가 필요 없으므로 편리하게 운영할 수 있는 기기입니다.

TXA™ 시리즈 전 제품의 기기 구동과 DAQ에 사용되는 TXA 전용 프로그램은 10년동안 무상 업그레이드가 제공됩니다.

Model

 TXA™ Texture Analyzer

측정하중

0.1 gf ~ 50 kgf (1 mN ~500 N)

적용 로드셀

 1 kgf, 3 kgf, 6 kgf, 10 kgf, 30 kgf,

옵션

TXA-MicroPrecision (0.01 gf ~ 600 gf)으로 업그레이드 가능합니다.



Features

  • 사용자 선택의 다양한 측정 파라미터 제공 : 시험조건의 변수를 사용자가 원하는 대로 바꿀 수 있게 꾸며진 user friendly software. 기기에 사용되는 load cell 및 측정 목적에 따른 다양한 accessory를 빠르고 편리하게 교체할 수 있습니다.

  • 자동 거리조정기능 (Auto-rescaling) : Sample holder 및 probe가 바뀌었을 때 매 번 수동으로 거리를 조정을 하는 불편함을 제거하기 위하여, 자동으로 위치를 영점 조정하는 기능이 있습니다.

  • 국내 사용자를 위한 한글 버전 및 다국어 sotware 지원 : 운영 프로그램은 한글 기반으로 제작되었으며, 하나의 메인 화면에서 모든 측정상황이 실시간으로 display하도록 했습니다. 나아가 네트워크 망을 이용하여 생산 시스템에 적용이 가능하도록 했습니다.

  • 측정결과의 실시간 automatic display : 일반적인 측정 mode에서 얻어질 수 있는 결과를 측정이 끝난 직후 평균과 표준편차를 자동으로 계산하여 분석 화면에  보이는 대로  시험보고서 출력이 가능합니다.

  • 특별한 전처리가 필요 없는 시험 과정 : 시료의 특별한 전처리가 필요 없고 기재(substrate) 종류만 일치하면 동일한 조건에서 연속으로 점.접착력을 측정할 수 있습니다.

  • 온도에 따른 물성 측정 : 상온에서 80℃까지 온도의 함수로써 tack을 측정할 수 있도록 heater와 controller가 내장되어 있으며, cryogenic option 또는 hot/cold thermal chamber, hot/cold plate를 옵션으로 구비가 가능한 모듈형 기기입니다.
Low Temperature Thermal Chamber
on long pole TXA series.




Test Method

  • Tension mode (인장 시험) : TXA™ 시리즈는 0.1 µm ~ 5 mm/sec의 작은 속도 하에서 Young's Modulus, break strength, break strain 및 peel-off 측정과 전단응력(shear adhesion) 등의 물성 측정이 가능합니다.

  • Peel-off mode (박리 시험) : Peel-off test mode에서는 180도 박리, 90도 박리, T-peel 시험을 선택할 수 있으며, motorized 90도 박리 시험 시 stage의 방향을 사용자가 직접 선택할 수 있어 사용이 편리합니다.
  • Compression mode (압축 시험) : 저속으로  핫멜트 점착제 혹은 아크릴 계 점착제, 하이드로겔과 같은 연질시료, brittle한 시료의 압축탄성 계수와 파단강도(break strength)를 측정할 수 있습니다. 압축시험 모드에서 3점, 4점 굴곡강도 시험이 가능하며, 시편의 지간거리와 두께, 폭에 따른 굴곡강도는 제공되는 소프트웨어를 통해 자동으로 계산됩니다.

  • Adhesion mode (tack 측정) : 다양한 재질과 크기의 ball probe를 점.접착 시편의 표면에 일정한 하중을 가한 후 떼면서 발생되는 힘을 측정하는 Ball Probe Tack Test Method를 따름으로써 면접착 시험 시 발생될 수 있는 오차가 크게 감소됩니다.

  • Creep recovery mode (변형과 복원) : TXA™ 는 일정한 힘이 가해진 후 얻어지는 회복거동을 측정하는 creep과 recovery 실험이 가능합니다.

  • Stress relaxation mode (응력이완) : 응력과 이완을 조절/측정함으로써 시료의 유변 거동을 확인할 수 있습니다.  즉, 변위, 속도, 시간을 임의로 지정하여 응력/이완 시간의 곡선 확보할 수 있습니다.
3-Point Bending test Fixture



Dimension

Specification



TXA™ Texture Analyzer

Force range

0.1 gf ~ 50 kgf (1 mN ~ 500 N)

Force resolution (depending on load cell)

0.1 gf (1 mN)

Force accuracy

0.0025 %

Speed range

0.0001 ~ 10 mm/sec (Max.15mm/sec available on request)

Travel range

Upto 650 mm (500 mm with tesion sample holder)

Position range setting

0~500 mm

Range resolution

0.001 mm

Operation modes

Tension, Flexural bending (3-point, 4-point), Peel-off (90º and 180º), Compression, Adhesion, Creep recovery, Look tack, Stress relaxation, Various kinds of fixture can be constructed by user demand.

Data aquisition rate

Max. 1000/sec (1 kHz)

Atmospheric

Lab. condition. Dust and Splash Rresistant.

Operating temperature

RT ~ 80℃ (Isothermal)

-20℃~350℃ with optional heating & cooling unit

Weight

17 kg

Dimension

510 mm(W) X 867 mm(H) X 410 mm(D)

Power requirements

220V(AC) ±10%, 60Hz


TXA™는 (주)연진에스텍의 등록상표입니다.
