Our equipment available for testing service

Universal Testing Machine (UTM)

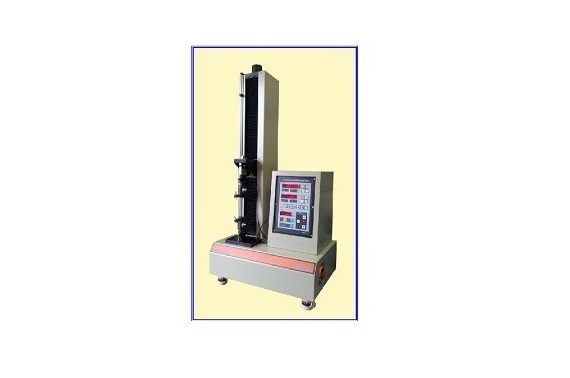

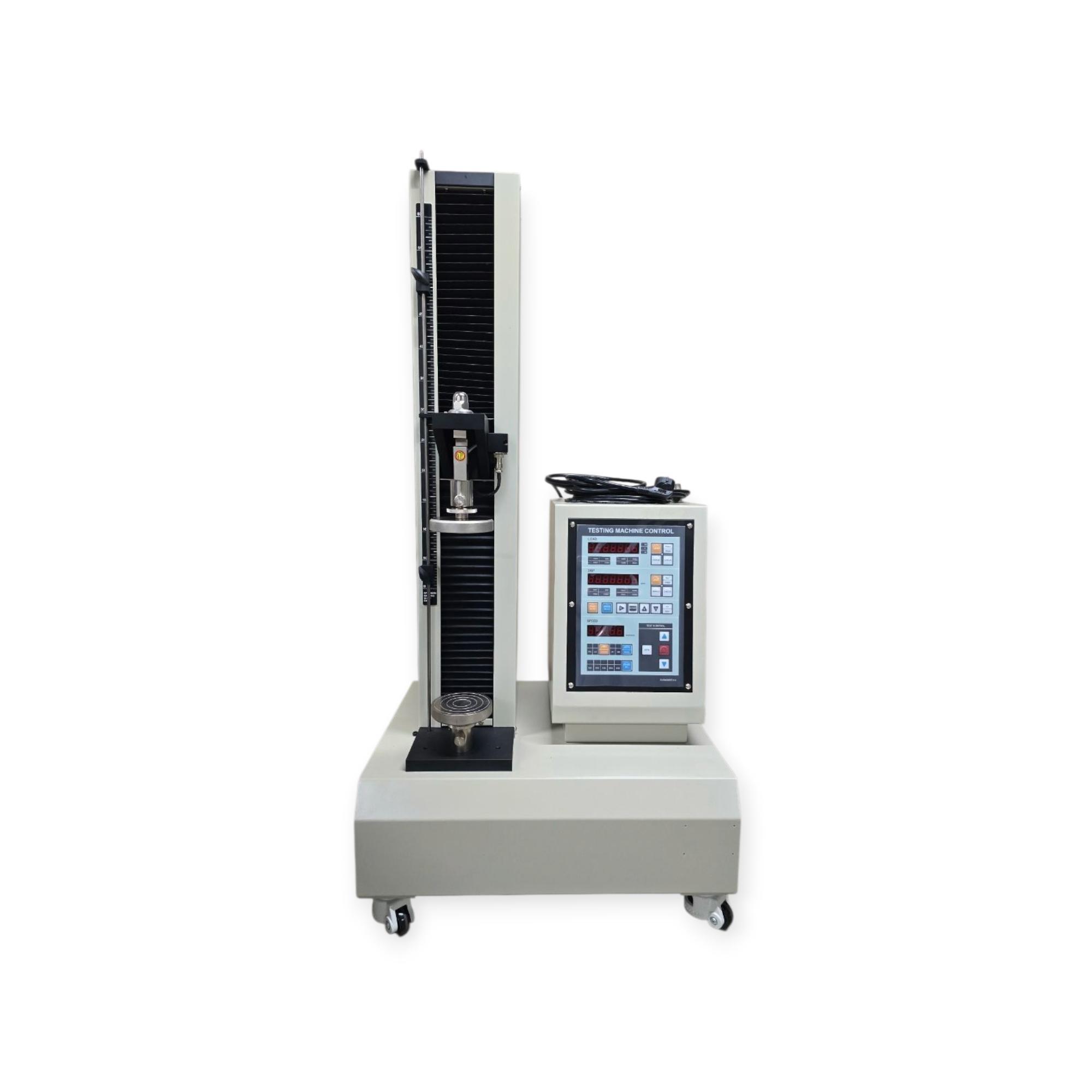

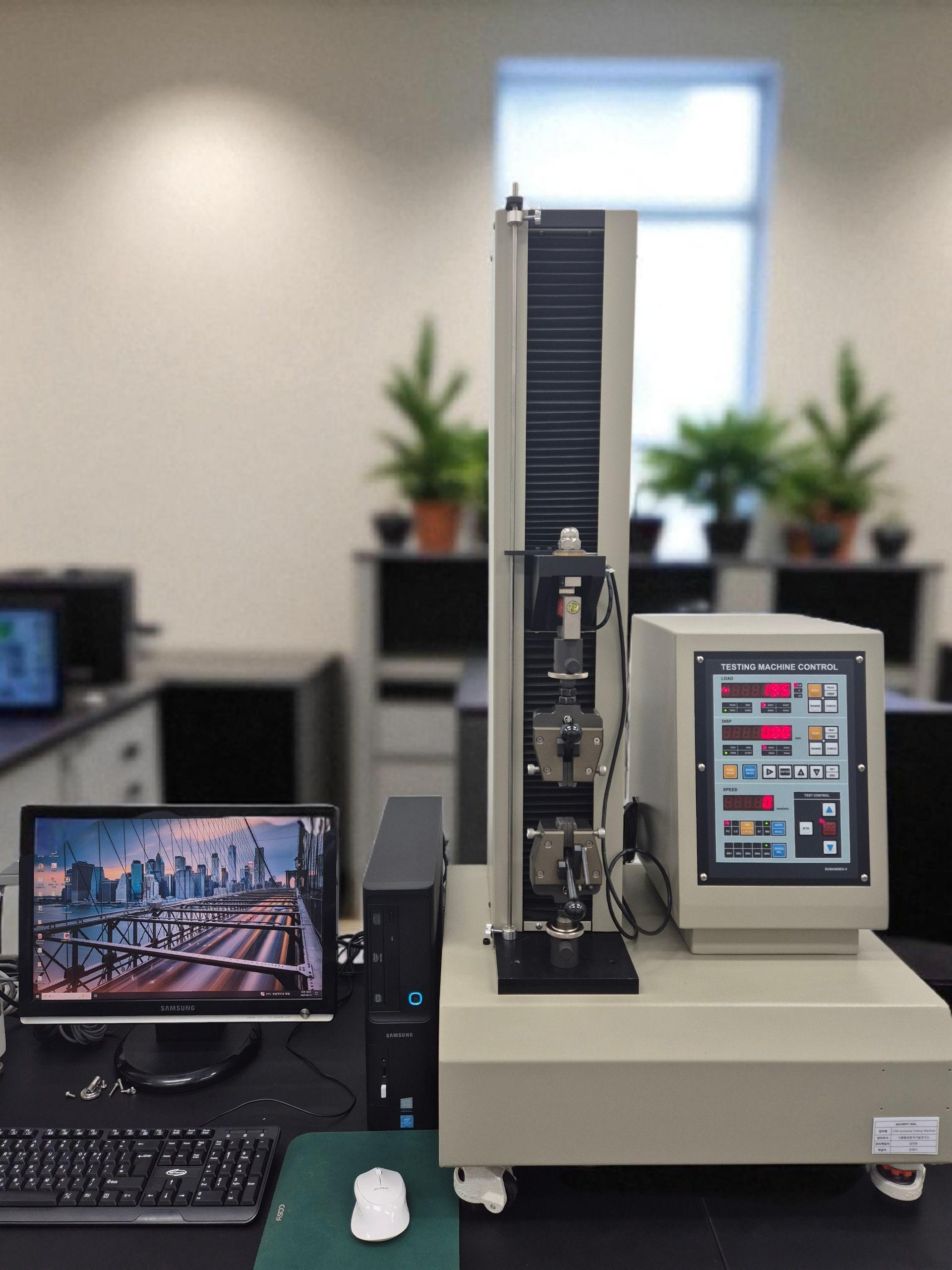

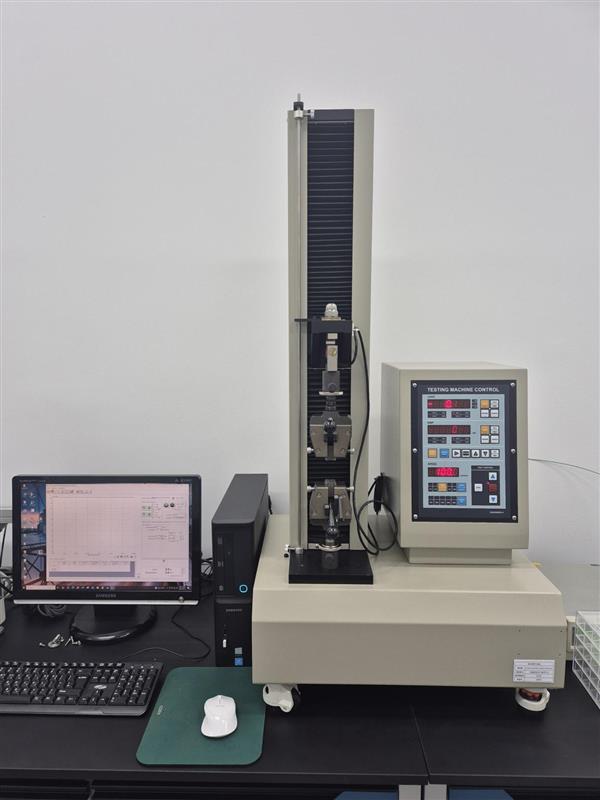

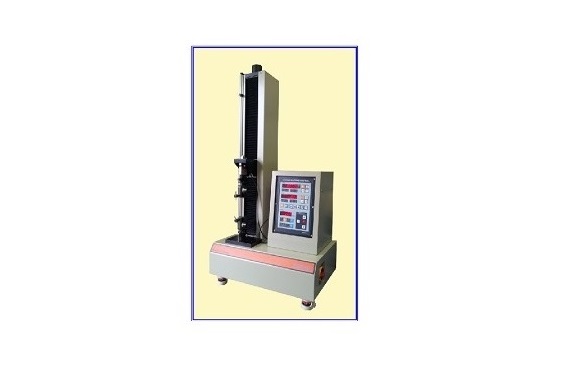

Universal Testing Machine, 500kg


본 시험기는 보급형 컴퓨터식 인장시헙기로서 제품생산현장 및 시험실에서 신속하게 시험이 이루어지도록 기능을 최소화 시킨 장비입니다. 고무 및 플라스틱, 폴리에스터, 폴리프로필렌, 직물, 연신사등 케미칼제품의 인장시험에 적합한 기종입니다.하중감지 장치로 로드셀을 사용하였고 Bench Mounting Style로 제작되었습니다.


☞ 특 성

- 시험시작과 동시에 시험상황을 실시간으로 컴퓨터 모니터 상에 그래프로 표시되며 시험완료 후 시험데이터를 프린터로 시험 성적서를 출력하며, 데이터를 파일로 저장하여 시험 데이터의 관리에 보다 효율적입니다.

- 시험거리를 전동으로 쉽게 조절 할 수 있습니다.

- 최대하중 안전장치 및 거리제한 안전장치가 있습니다.



☞ 주요 사양 및 기능

Model : UTM- 5kN

  • 최대용량 : 500 kgf / 4단
  • 4 Range : 1단:50, 2단:100, 3단:200, 4단:500 kgf
  • 1 Digit : 1단:0.002, 2단:0.01, 3단:0.02, 4단:0.05 kgf
  •  하중감지센서 : 500 kgf
  • 하중정밀도 : ± 0.5%
  • 하중표시방식 : Digital Display
  • 변위검출센서 : Rotary Encoder, 1 Digit : 0.01mm
  • 변위정밀도 : ± 0.3%
  • 변위표시방식 : Digital Display
  • 최대인장거리 : 600 mm
  • 구동모터 : AC Motor
  • Speed Control Drive : AC Motor Drive
  • Speed Control Type : Volume Control Type
  • Speed Control Display : Digital Display
  • 시험속도 : 1 - 500 mm/min
  • 인디게이터 기능 : Zero, Peak, Hold, Over Load
  • 콘트롤 판넬 스위치

- 전원 입력 키 스위치 - 전원 입력 스위치

- 크로스헤드 상승 하강 스위치 - 시험방식 선택 스위치

- 속도조절 볼륨 - 시험 속도 조정 스위치

- 비상 스위치 - 비상발생시 크로스헤드 정지 스위치

- 퀵 리턴 스위치 - 가장 빠른 속도로 원위치로 복귀

- 적용 시험지그 - 인장강도 시험지그 - 1set


적용 시험방법

- 인장시험:최대하중, 최대변위, 인장강도, 연신율, 항복점, Modulus, 단면수축율, 진응력, 제한하중, 제한변위 기능, 면적, 항복선 작도

- 점착력시험:최대하중, 최대변위, 1차 ~ 4차 변위때 하중, 4점평균하중, 전체평균하중, 구간설정, 구간평균하중, 구간최소하중, 구간최대하중.

- 인열/박리시험:최대하중, 최대변위, 인열/박리강도(설정 Peak수에 따른 평균치)



전원 : 단상 220v, 60Hz, 1kw

시험기 크기 : 550(W) X 500(D) X 1300(H)

중량 : 약 50 kg


☞ 안전장치
기기적인 장치 : 일정거리 이상 되면 리미트 스위치로 검출하여 시스템 정지

전자적인 장치 : 최대하중을 넘어서면 인디데이터에서 Over Load로 검출하여 시스템 정지

수동으로 정지 : 비상스위치를 이용하여 위험발생시 수동으로 시스템 정지.
