미세 인장압축 강도 측정기

TXA™ 시리즈는 하이드로겔 및 PDMS와 같이 매우 연질한 시료와 부스러지기 쉬운 brittle한 재료의 미세한 인장강도와 압축강도를 정확하고 재현있게 측정하는 기기로, 최소 0.01 gf (0.1 mN)의 하중과 재현성을 갖는 기기입니다. 인장강도 측정 method와 압축강도 측정 method의 변환이 매우 간단한 물성분석기입니다. 당사의 장비에 최적화된 하중센서를 사용함으로써, 예상하는 최소 최대 하중에 걸맞는 인장강도(tensile strength)와 압축강도(compressive strength), Strain-Stress Curve (SS-Curve), 모듈러스의 측정에 관한 재료 연구와 품질 관리에 탁월한 결과를 내실 수 있습니다.

본 장비는 당사에서 순수 국산기술로 연구개발된 기성품이며, 고객과 사용자 요구에 따른 커스터마이즈가 완벽지원됩니다.

초당 160,000개의 아날로그 신호를 최대 1kHz로 데이터 포집
0.001 mm/sec의 저속 시험이 가능
실시간 데이터 모니터링
무상보증(warranty) 2년 이상, 소프트웨어 정기 업그레이드
Method와 재료의 측정 기법 교육 훈련 및 기술지원 (보증기간 관계없이 어플리케이션 서포트)
저온 및 고온, 항온항습 챔버 옵션 가능
자체 프로그램에 의한 보고서 출력, 그래프의 스샷, 물성별 테이블 값, raw data의 전환 기본 제공

미세 인장압축강도 측정기 Feature

사용자 선택의 다양한 측정 파라미터 제공 : 시험조건의 변수를 사용자가 원하는 대로 바꿀 수 있게 꾸며진 user friendly software. 기기에 사용되는 load cell 및 측정 목적에 따른 다양한 test fixture를 빠르고 편리하게 교체할 수 있습니다.
자동 거리조정기능 (Auto-rescaling) : Sample holder 및 probe가 바뀌었을 때 매 번 수동으로 거리를 조정을 하는 불편함을 제거하기 위하여, 자동으로 위치를 영점 조정하는 기능이 있습니다.
측정결과의 실시간 automatic display : 일반적인 측정 mode에서 얻어질 수 있는 결과를 측정이 끝난 직후 평균과 표준편차를 자동으로 계산하여 화면에 보이는 대ㄹ로 측정 보고서 출력이 가능합니다.

특별한 전처리가 필요 없는 시험 과정 : 시료의 특별한 전처리가 필요 없고 기재(substrate) 종류만 일치하면 동일한 조건에서 연속으로 점.접착력을 측정할 수 있습니다.
온도에 따른 물성 측정 : 상온에서 80℃까지 온도의 함수로써 tack을 측정할 수 있도록 heater와 controller가 내장되어 있으며, cryogenic option 또는 hot/cold thermal chamber, hot/cold plate를 옵션으로 구비가 가능한 모듈형 기기입니다.

Test Method

Tension mode (인장 시험) : TXA™는 0.1 µm ~ 10 mm/sec의 저속으로 Young's modulus, break strength, break strain 및 peel-off 측정과 전단응력(shear adhesion) 등의 물성 측정이 가능합니다.

Compression mode (압축 시험) : 생체재료 및 하이드로겔과 같은 연질시료, brittle한 시료의 압축탄성 계수와 파단강도(break strength)를 측정할 수 있습니다.

인장강도와 압축 강도 측정 method외에도 다음의 변형과 복원, 응력이완, 점착력, 박리강도, 마찰계수, 표면 장력 등 관련된 test fixture만 갖추면 다양한 시험의 응용이 가능합니다.

Creep recovery mode (변형과 복원) : TXA™ 는 일정한 힘이 가해진 후 얻어지는 회복거동을 측정하는 creep과 recovery 실험이 가능합니다.
Stress relaxation mode (응력이완) : 응력과 이완을 조절/측정함으로써 시료의 유변 거동을 확인할 수 있습니다. 즉, 변위, 속도, 시간을 임의로 지정하여 응력/이완 시간의 곡선을 확보할 수 있습니다.

Adhesion mode (tack 측정) : 다양한 재질과 크기의 ball probe를 점.접착 시편의 표면에 일정한 하중을 가한 후 떼면서 발생되는 힘을 측정하는 Ball Probe Tack Test Method를 따름으로써 면접착 시험 시 발생될 수 있는 오차가 크게 감소됩니다.

Peel-off mode (박리 시험) : Peel-off test mode에서는 180° 박리, 90° 박리, T-peel 시험을 선택할 수 있으며, motorized 90° 박리 시험 시 stage의 방향을 사용자가 직접 선택할 수 있어 사용이 편리합니다.

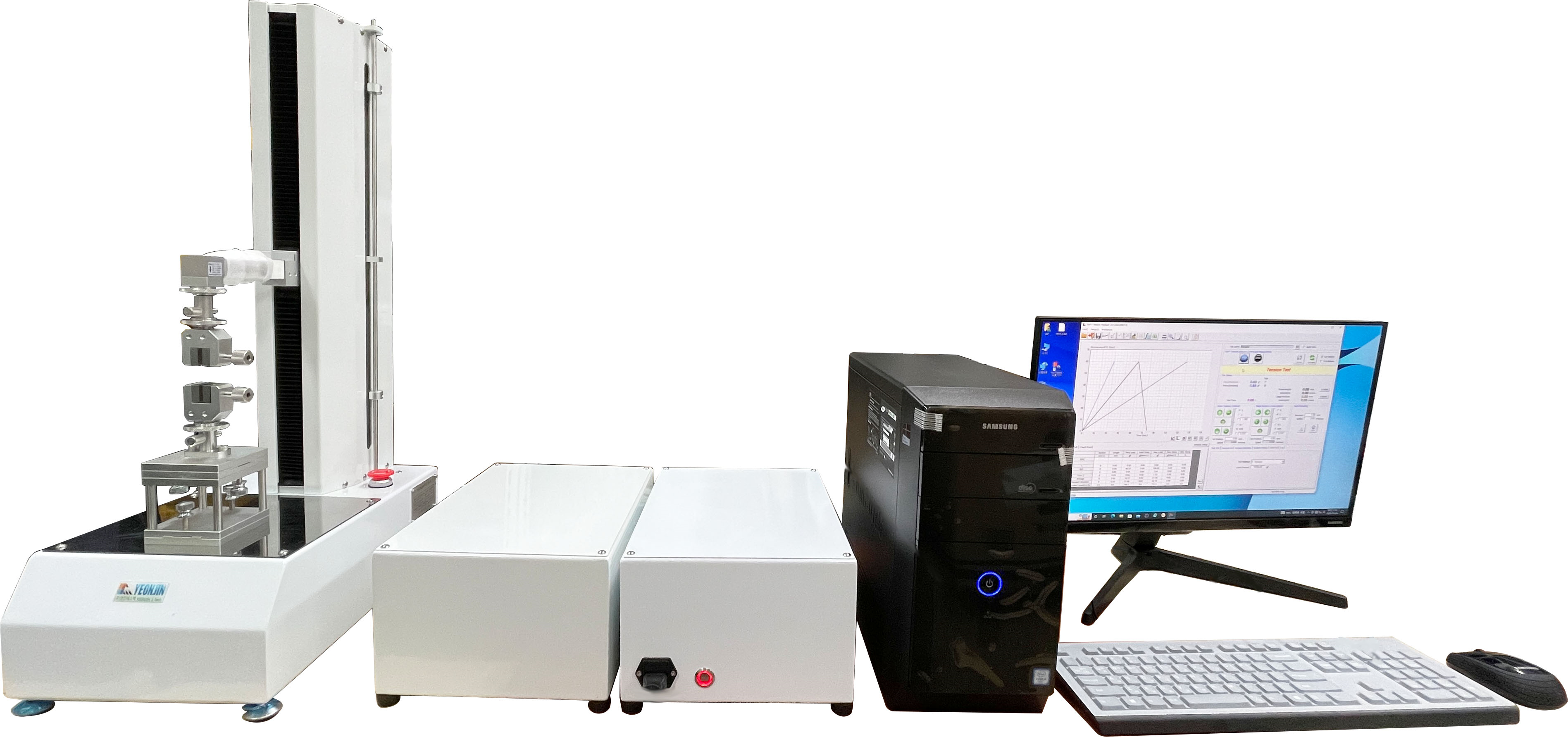

Micro-TXA 셑업 및 구성

Standard TXA model Dimension

Technical Specification

Operating temperature	-20℃ ~ 350℃ with optional heating & cooling unit
Force range	0.01 gf ~ 600 gf (0.1mN ~ 6N) Optional Max. 100 kgf available.
Force resolution (based on 150 gf load cell)	0.01 gf (0.1mN)
Force accuracy	0.0025 %
Testing speed	0.0001 ~ 10 mm/sec
Travel range (Testing space)	Upto 650 mm (500mm with tension sample holder)
Position range setting	0~500 mm
Range resolution	0.0001 mm
Operation modes	Tension, Flexural bending (3-point, 4-point), Peel-off (90º and 180º), Compression, Tack, Adhesion, Creep recovery, Look tack, Stress relaxation, Various kinds of fixtures can be constructed by user demand.
Data acquisition rate	Max. 1000/sec (1000 Hz)
Atmosphere	Lab. condition. Dust and Splash Resistant.
Operating temperature	RT ~ 80℃ (Isothermal)
Weight	17 kg
Dimension	510 mm(W) x 867 mm(H) x 410 mm(D)
Elecrical power requirements	220VAC ±10%, 50/60 Hz

TXA™는 (주)연진에스텍의 등록상표입니다.

Micro Materials Tension & Compression Testing Equipment
