Qualitative & Quantitative Analyzer

HPLC+GC-MS Triple analyzer, GC-MS, LC-MS, IC, FTIR, XRD, UV/Vis Spectrometer

KONIK-580 HPLC High Performance Liquid Chromatography


GIBNIK 기술팀은 1985년 싱가폴 Chemasia에서 KONIK HPLC 500을 처음 런칭 한 이후 지속적으로  HPLC를 개발해 왔습니다. 새로운 KONIK HPLC 라인이 개발되기 까지 4세대의 길을 걸어왔습니다. 새로운 KONIK LC 라인에는 혁신적인 Microbore HPLC에 더불어 electrochemical suppression을 장착한 "state of the art" Ion Chromatography가 포함됩니다.



새로운 KONIK 580 HPLC는 1985년에 출시된 선구적인 KONIK 500 이후 개발된 low pressure gradient를 형성하는 5세대 HPLC입니다. 견고함, 컴팩트함, 모듈형, Multidimensional HPLC+GC-MS 옵션, 가격 대비 매력적인 스펙으로 업그레이드 가능한 특징을 갖추고 있습니다. 광범위한 검출기, 컬럼 오븐, autosampler, derivatization (pre and post column), 또한 맞춤형의 특별한 밸브 시스템을 탑재한 multifraction collection 옵션을 turn key 베이스로 구축할 수 있습니다.



KONIK HPLC 580 SUMMARY FEATURES

KONIK-580 HPLC High Performance Liquid Chromatography
  • 타워형으로 30 × 50 cm의 적은 공간 소요,
  • 비교할 수 없는 견고성, 유연성, 신뢰성,
  • HPLC의 빠르고 높은 압력,
  • 낮은 압력에서 4개의 solvent gradient formation, 또는 높은 압력에서 2개의 gradients.
  • 압력 상한선 60 MPa (600 bar 또는 8.700 psi),
  • Micro 또는 conventional HPLC에 적합한 0.01 ~ 10 ml의 flow range,
  • 새로운 low backpressure hollow packing을 포함한 넓은 범위의 columns particle sizes (1,5, 3, 5, 10 microns),
  • Isocratic 및 preparative versions (40 Mpa and 0,1 to 50 ml/min) ,
  • Pump head의 쉬운 교체,
  • 낮은 진동과 최저의 노이즈 레벨,
  • Gradient formation의 최적의 정확성과 재현성,
  • 컬럼의 온도 조절과 재현성 향상을 위해 컴팩트한 오븐,
  • 580 오븐은 580 시리즈와 같은 모듈 프레임에 장착되어 있습니다.
  • 최상의 호환성과 재현성을 위한 4가지 용매와 저압의 mixing gradient formation,
  • 빌트인 용매 가스제거,
  • Column과 detector 스위칭 옵션,
  • 생산성 증가를 위한 유일한 column back flushing option,
  • HPLC 580은 다차원 HPLC+GC, HPLC+GC-MS 및 HPLC-MS와의 최고의 호환성을 위해 의도적으로 설계되었고, 따라서 중요한 분석을 위해 새로운 dimension을 열며 향후 확장을 가능하게 합니다.



KONIK HPLC 580 TECHNICAL SPECIFICATIONS



PUMP AND FLOW DELIVERY

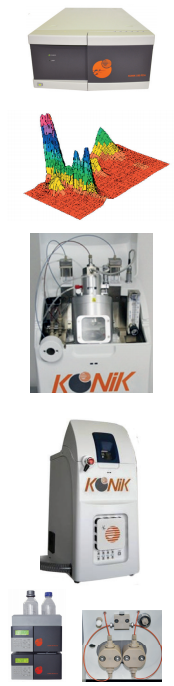

KONIK HPLC 580 pump module and column oven module
KONIK HPLC 580 pump module and column oven module

580 펌프는 3개의 펌프 헤드를 사용하는 다목적, 다기능 펌프이며, 펌프 헤드를 교체함으로써 다음의 3가지 펌프로 사용할 수 있습니다: 0.01 ~10.00 ml의 flow range를 갖는 analytical HPLC, 50ml의 flow range를 갖는 semi preparative HPLC, flow range 1 ~ 100 cc/min의 preparative HPLC.

580 펌프는 isocratic 뿐 아니라 저압 혼합 컨셉의 4개의 solvent gradient와 고압의 2개의 gradient 구성도 가능합니다. Flow rate range 0.01에서 10.00 ml/min, 압력 한계 40 MPa (40 0bar / 5.800 psi)를 갖는 이 펌프는 liquid chromatography 중 가장 분석적인 application을 갖습니다. 특히 Multidimensional HPLC+GC-MS option에 최적화되어 있습니다.


HPLC580의 펌프는 1985년 개발된 KONIK HPLC 500 Isokinetic Flow Delivery 원리에 따라 설계되었습니다. 이는 gradient forming process에서 solvent mixing을 향상시키는 동안, 개선된 진동 감소 알고리즘으로 진동을 최소화하기 위한 시리즈로 dual piston을 사용함을 의미합니다.

KONIK HPLC 580 Pump는 펌프 헤드로 혼합물을 보내기 전에 선택한 용매를 저압에서 생성함으로써 높은 재현성과 정확한 gradient를 가지게 된니다. 이는 컴퓨터로 컨트롤되는 microelectrosolenoid valve를 매우 빠르게 사용함으로써 가능해집니다. 사용자는 용매를 선택하고 희망하는 gradient를 정의하면 알고리즘이 나머지를 수행합니다 (KONIK 580 Solvent Manager 참고). 또한 580 펌프는 isocratic으로도 사용되는데 이는 4개의 용매 중 하나를 선택하거나 4개 중 일정한 비율의 혼합물을 만들어서 사용할 수 있습니다. 기계적으로 펌프는 최고의 신뢰성과 견고성 정확성과 재현성을 제공합니다. Piston과 seal의 교체가 간단합니다.


완충제와 같은 화학적으로 공격적인 이동상을 사용할 때는 piston과 seal을 적절하게 보고하기 위해 이를 헹구고 씻고 물로 씻어 내리는 것이 중요합니다. KONIK 580HPLC 펌프는 piston과 seal의 backwash option을 제공합니다.


SOLVENT ORGANIZER, GRADIENT FORMATION AND DEGASSER

이 모듈은 저압에서 4개의 혼합된 용매의 gradient formation을 위해 KONIK 580 펌프와 함께 사용됩니다. 이 모듈은 KONIK 580 펌프에 의해 조절되는 4개의 microsolenoid valve로 구성되어 있습니다. 580 SOLVENT MANAGER는 진보된 가스 침투 멤브레인 기술과 함께, 매우 효율적이고 빨리 반응하며 내부 부피가 작고 4 채널 용매 degasser를 포함하고 있습니다. 용매의 degassing은 저압에서 용매를 혼합할 때 기포 생성을 막는데 중요합니다.

또한 이전 모델인 500에서 쓰였던 He degassing 보다 훨씬 더 경제적입니다. Solvent Manager tray는 6병까지 용매 bottle을 놓을 수 있습니다. 추가적인 solvent valve를 옵션으로 선택 사용할 수 있습니다.

정확한 gradient formation은 HPLC와 GC의 coupling을 이룬 Multidimensional HPLC+GC 또는 HPLC+GC-MS에서 매우 중요한 특징입니다. 실제로 HPLC fraction은 column outlet에 위치한 switching valve에 의해 특허 받은 HPLC+GC로 주입됩니다. 이는 특정 method와 선택된 gradient의 retention volume과의 관계를 기본으로 정확한 시간에 행해집니다. Gradient의 정확성과 재현성은 fraction의 완결성의 핵심이기 때문에 재현성 있고 신뢰성 있는 결과를 얻을 수 있습니다.


COLUMN OVEN

Retention volume (분석물질의 retention time)의 재현성은 column의 온도 제어에 의해 향상됩니다. 또한 이동상과 고정상 사이의 Partition Coefficients가 온도의 함수이므로, 온도 조절은 retention time의 재현성을 확보할 뿐 아니라 분리를 최적화하여 총 분석시간을 줄일 수 있습니다.
KONIK 580 Column Oven은 5 ºC ~ 99 ºC 의 온도범위와 ±0,2 ºC의 정확도를 가지며 3개의 column을 25 cm길이까지 장착 가능합니다. 이는 KONIKROM Data System computer (via RS232 또는 Eternet) 또는 자체 키패드에 의해 제어됩니다. 본질적인 안전을 위해 leak detection이 장착되어 있습니다.



DETECTOR OPTIONS


KONIK HPLC UV-Vis 580: 580 UV-Vis는 6 nm의 spectral band width를 가지고 190에서 800 nm의 범위를 포함합니다. 높은 sensitivity와 ± 3•10-6 AU의 낮은 노이즈를 갖습니다. 분석적이고 세미프렙 용도 또는 flash chromatography를 위한 용도로 쉽게 교환되는 몇가지 detector flow cell이 있습니다. 580 UV-Vis은 KONIKROM Data System에 의해 조정됩니다.


580 UV-Vis는 UV 영역을 위해 수명이 긴 high intensity deuterium discharge lamp 한 개와 가시광선 영역을 위한 tungsten lamp를 장착할 수 있습니다. Reference와 sample, 두 개의 측정 채널은 detector의 진단 뿐만 아니라 작동 시간 등록을 쉽게 합니다. ±1 nm의 wavelength calibration은 램프가 켜질 때마다 자동으로 수행됩니다. Digital과 analogue 출력 모두 가능합니다.


KONIK HPLC DAD 580: 580 UV-Vis Diode Array Detector는 full spectrum (190 to 840 nm) 또는 동시 4개 파장 측정이 가능하도록 설계되어 있습니다. Peak 순도 조절은 KONIKROM module 옵션에 의해 수행됩니다. 램프의 수명 조절, calibration등은 580 UV-Vis와 비슷합니다.

Three options of Preparative KONIK 580 DAD are available for different wavelenght ranges, namely form 200 to 400, 200 to 600, and 190 to 840 nm and choice of flow cells 45, 55 and 70 microliters with adjustable optical path.


KONIK 580 RI: 이 검출기는 설탕이나 폴리머와 같이 isocratic run에서 UV 흡수가 없거나 낮은 화합물 검출에 사용됩니다. 이 검출기는 보편적이지만 다른 검출기에 비해 sensitivity가 다소 제한적입니다. 580 RI는 low drift, noise, 정확한 flow control과 최적의 성능을 위한 fast equilibration 시간을 갖고 있습니다.

KONIK 580 FL: 80% 이상의 유기 화합물은 적정한 파장에서 여기 됐을 때 형광성을 띠게 됩니다. 형광성은 높은 감도와 선택성을 가집니다. 580 FL은 excitation과 emission 범위가 200에서 700 nm (900 nm 옵션)로 넓고 신호대 잡음비가 350 : 1이상입니다. 또한 excitation과 emission 모두 빠른 스캔이 가능하며 메쏘드 최적화에 뛰어납니다.


KONIK HPLC ELSD 580: Evaporative light scattering은 gradient elution이 필요할 때 RI 검출기를 보완하는 흥미롭고 보편적인 검출기입니다. 이 검출기는 특히 일반적인 HPLC 용매에 녹는 비휘발성 물질에 적합합니다. 6개로 이루어진 일련의 nebulizer는 각기 다른 용도에 최적화될 수 있습니다.

KONIK Q4 HPLC-MS: HPLC-MS는 높은 선택성, 뛰어난 검출 한계, 확연한 total mass spectrum 정보를 제공하며 현재까지 HPLC 검출기로는 세계 최고의 선택이라고 할 수 있습니다. 이 검출기의 단점으로는 다른 검출기에 비해 높은 비용과 기술적인 복잡성을 들 수 있습니다. 새로운 모델인 KONIK Q4는 mass range가 2000까지여서 단백질체학(트립신 소화)과 모든 이온화 모드, ESI/APCI/APPC에 적합합니다.


CONDUCTIVITY AND ELECTROCONDUCTIVITY DETECTOR는 새로운 KONIK 590 IC에 Anion, Cation, 유기 이온의 분석이 더해진 것으로 새로운 GIBNIK ION CHROMATOGRAPHY 브로셔에 설명되어 있습니다.



INJECTION AND AUTOSAMPLER OPTIONS

Standard Rheodyne Valve 7725 I는 매뉴얼 주입을 위한 인젝터이며 KONIK ROBOKROM AS HPLC은 HPLC응용분야를 위해 최적화된 Multimode-Multifunction Auto Sampler입니다. X-Y-Z버전은6, 10, 20 ml의 32 vial 또는 2 ml의 105 vial 또는 1 ml의 171 vial의 3가지 tray option을 제공합니다. 상대적으로 낮은 가격의 X-Y 2축 Auto Sampler는 2 ml의 15 vial을 장착할 수 있는 하나의 tray를 제공하며 이는 full day 실험에 충분합니다. (15개의 샘플로 평균 30분의 시험 수행 시 약 8시간)


더 높은 정밀도, 더 정확한 온도 조절, 더 작은 주입량과 적은 잔류물을 위해 HPLC와 LC-MS를 포괄하는 autosampler인 KONIK HPLC Autosampler 580을 고려해 주십시오. 이 autosampler는 빠른 injection과 wash 사이클을 포함하여 예술의 경지에 있는 injection 기술을 가지고 있습니다. 효과적인 multi-solvent needle wash는 있을 수 있는 모든 잔류물을 제거합니다. 효율적인 multi-solvent needle wash로써, carry-over 완벽하게 제거합니다. HPLC 580 Autosampler는 plate와 sample vial을 효과적으로 다루며, 4 °C까지 샘플 냉각이 가능합니다. 본 autosampler는 컴팩트하며 쌓아올릴 수 있는 디자인이며 타의 추종을 불허하는 성능을 가졌습니다.

Injection modes: Full-loop, Partial loop-fill, µL-pick-up, Pressure Assisted Sample Aspiration (sample line 내부에 기포 발생을 방지하기 위해 10 Psi sample headspace 압력을 사용). Injection volume은 0 µl에서 9999 µL까지 프로그램화 할 수 있으며1 µL씩 증량할 수 있습니다. Max injection volume은 설치되어 있는 sample loop와 injection mode에 의해 결정됩니다. Injection precision: Full-loop injection ‹ 0.3% RSD, Partial loop-fill ‹ 0.5% RSD, µL -pick-up‹ 1.0% RSD, Injection volumes › 5 µL



MULTIDIMENSIONAL OPTIONS

KONIK HPLC 580은 특허받은 다차원 HPLC+GC 또는 HPLC+GC-MS Triple analyzer의 이상적인 도입부로 설계되었습니다. HPLC는 또 다른 특허를 가진 “On-line derivatization” 옵션이 있으며 이는 HPLC+GC trapping interface에 reagent와 용매의 혼합물을 보내는 역할을 합니다. 총 분석 시간을 줄여 생산성을 높여주는 “Triple Analyzer Technology”의 또 다른 옵션은 column “backflushing”입니다. 이 옵션과 멀티 column, multivalve column과 detector switching에 대해 그리고 KONIK HPLC 600B의 업데이트된 chassis와 microcontroller에 대해 문의 주십시오.





KONIK HPLC 580 PREPARATIVE SYSTEMS

The combination of any choice of the Preparative KONIK 580 Pumps (50, 100 or 300 ml/min) as described in the pump section, the KONIK 580 Preparative SOLVENT MANAGER, and the choice of the dedicated Preparative 580 DAD with the right chioice of wawelenght range and flow cell, optimised multichannel potcolumn diverter valve, all under automatic control of the Preparative version of the KONIKROM Data system Software, facilitates automatic injection and collection of any fractions of any compunds in any matrix.

GIBNIK offers specialised support to scale up from analytical to preparative for optimal performance and productivity. Fraction purity check and impurities determination can be made with the KONIK HPLC-MS Q4 and/or the Multidimensional KONIK K2Q2 HPLC+GC-MS systems. GIBNIK offers Dedicated, Purposely Engineered, “Turn Key”, cost effective Preparative Solution Packages with “GIBNIK Zero Risk Policy” .



HPLC CONSUMABLES

HPLC COLUMNS AND PRECOLUMNS

At the heart of any HPLC System: the column. GIBNIK offers the widest range of Analytical, Microbore, Ultrafast, and Preparative Columns. The GIBNIK technical team pioneered, along the model 500 HPLC back in 1985, the spherical silica particles of 5 and 10 u. We currently offer a wide range of well accepted packing’s (Extrasil, Hyperpack, Nucleosil, Lichorosphere, Supersphere, Partisil, …) as well as GIBNIK’s proprietary packings purposely tested to cope with unique demands such as pH stability.



Sample filtration is a must in HPLC to prevent clogging of the columns. GIBNIK offers the complete range of sample filters in Nylon, PTFE, PES, MCE,… of different pore sizes (0,22, 0,45 u …) and diameters (25mm …) for the different solvents and samples. Sterilized or not. Likewise eliminating smaller particles from solvents helps to extend column life. Even though most commercial solvents are “clean” routine use of on line filters of 0,2u prevent the risk



In addition to the typical 2, 5, 10 and 20 cc capped or open sample vials GIBNIK offers a wide selection of autosampler vials compatible with GIBNIK line of autosamplers as well as most other autosamplers from all main brands.



Compatible with most other HPLCs offers full HPLC control for KONIK and most other brands, all integration,calibration and recalibration functions, and reports. It is capable of data acquisition of several detectors simoultaneusly. Konikrom is offred in several languages and is easy and staright forward to use.





KONIK-580 HPLC High Performance Liquid Chromatography

The GIBNIK Technical Team has been developing HPLC’s since 1985 after the introduction of the KONIK HPLC 500 in Chemasia 1985 in Singapore.
Four generations of HPLC’s have paved the road to the new KONIK Liquid Chromatography lines that include now in addition to innovative microbore HPLC, also “state of the art” Ion Chromatography with electrochemical suppression.

The new KONIK 580 HPLC is the fifth generation of low pressure gradient forming systems after the pioneer KONIK 500 launched in 1985.
Robustness, compactness, modularity, multidimensional HPLC+GC options and upgradability with attractive price/specifications are the key features of this laboratory workhorse. A wide range of detectors, column ovens, autosamplers, derivatization (pre and post column) and customized multifraction collection options with special valving systems are available on a “turn key” bases.


Tower design and small foot print of 30×50 cm takes little bench space.
Robust, flexible and reliable second to none, Fast/high pressure HPLC ,
Low pressure 4 solvents gradient formation, or high pressure binary gradients.
An upper pressure limit of 60 MPa (600 bar or 8.700 psi), Flow range from 0,01 to 10 ml suitable for micro and conventional HPLC
Wide range of columns particle sizes (1,5, 3, 5 and 10 microns) including new low backpressure hollow packings,
Isocratic, and preparative versions (40 Mpa and 0,1 to 50 ml/min) ,
Easy exchange of the pump head, Lower pulsation and lowest noise level,
Optimum accuracy and reproducibility of gradient formation, Compact oven for column temperature control and better reproducibility
The 580 oven is now housed in the same modular chassis of the 580 series.
Four solvent, low pressure mixing gradient formation for utmost flexibility and reproducibility
Built in solvent degassing.
Column and detector switching options, Unique column back flushing option to increase productivity,
The HPLC 580 has been purposely designed for utmost compatibility for Multidimensional HPLC+GC, HPLC+GC-MS and/or HPLC-MS, hence facilitating future expansions while opening new dimensions for critical analysis..


Download KONIK-580 HPLC Brochure



For more information please request latest catalogue and/or application notes to info@yeonjin.com
