Laser Micromachining Systems from Oxford Lasers, UK

Oxford Lasers사는 고객의 새로운 레이저 마이크로 머시닝 시스템으로 부터 취하고자 하는 니즈를 파악하는 것으로 시작합니다. 그런 다음 가장 적절한 레이저를 선택하고 응용 분야에 가장 효과적인 모션 제어 솔루션을 구축합니다. 마지막으로, 시스템의 성능을 향상시키는 구성 요소인 다양한 추가 옵션을 추천해드립니다.  이 체계적인 어프로치 방식을 적용함으로써 고객의 요구사항에 완벽히 부합하는 지 확인하고 공급합니다.



SAFETY

​​​​Oxford Lasers사 레이저 마이크로 머시닝 시스템은
최신의 제조 및 안전 기준에 맞춰 제작되었습니다.
특히 옥스포드 레이저스 사의 시스템은
Class 1 레이저 안전 등급인 laser safety가
적용됩니다.
STABILITY

시스템의 중심에는 granite bed와 gantry가 있습니다.
이는 특히 높은 정밀도와 위치 정확도가
중요한 분야에서 최고의 stability를 보증합니다.
FUNCTIONALITY

모든 시스템에는 강력한 CIMITA 소프트웨어가 쓰입니다.
이 소프트웨어는 레이저 및 모션 컨트롤 파라미터를
제어하는 정교한 toolpath와 함께 처리됩니다.





Versatility

  • 다양한 플랫폼으로 적외선 (IR), 가시 광선 또는 자외선 (UV)과 같은 서로 다른 파장을 접목할 수 있습니다.
  • 펄스길이가 다른 나노초, 피코 초 및 펨토초의 레이저가 모든 플랫폼에 적용될 수 있습니다.
  • 싱글 플랫폼에 여러 파장(multi-wavelength)을 적용할 수 있습니다. - not available on all platforms



Modularity

  • 다양한 고정밀 모션 컨트롤 시스템을 모든 플랫폼에 적용할 수 있습니다.
  • 모든 범위에서 고급 Galvo Scanner와 통합을 위한 호환성이 있습니다.
  • 다양한 플랫폼에서 사용 가능한 옵션을 선택 추가할 수 있습니다.



Futureproof

  • Additional options can be substituted or added after installation
  • Additional control software can be added at a later date
  • Additional process recipes can be installed to achieve different tasks





Application Summary

Drilling

Milling

Cutting

Surface texturing

Thin-film patterning

Guide plate production

Microfluidic devices

Medical devices

Friction reduction

Flexible electronics

Calibrated holes for leak test

Sample preparation

Sensors

Biomimicry

Display

Fuel injectors

Biomedical devices

Wafer resizing

Wetting

OLEDs

Nozzles

Micro moulds

Stencils

Decorative

Batteries



General product specifications

PRODUCT

A SERIES

C SERIES

E SERIES

G SERIES

J SERIES



FEATURES
Compact Laser Micromachining Tool
Production Laser Micromachining Tool
Research Laser Micromachining System
Dual Laser Micromachining Tool
High Power/ Multiwavelength Laser Micromachining System
 LASER TYPE
Nanosecond, Picosecond or Femtosecond
Nanosecond, Picosecond or Femtosecond
Nanosecond, Picosecond or Femtosecond
Nanosecond, Picosecond or Femtosecond
Nanosecond, Picosecond or Femtosecond
MULTIPLE WAVELENGTHS
No
No
No
Yes
Yes
WAVELENGTH OPTIONS
355nm/532nm/1064nm
355nm/532nm/1064nm
355nm/532nm/1064nm
any two of:
355nm/532nm/1064nm
355nm/532nm/1064nm
DIMENSIONS W X D (IMM)
1469 x 1204
2805 x 1554
2805 x 1554
3102 x 1554
3100W x 1560D x 2040H
WEIGHT RANGE
1500kg
2700kg
2700kg
3000kg
2700kg
UPGRADES AVAILABLE
Yes
Yes
Yes
Yes
Yes
DESCRIPTION

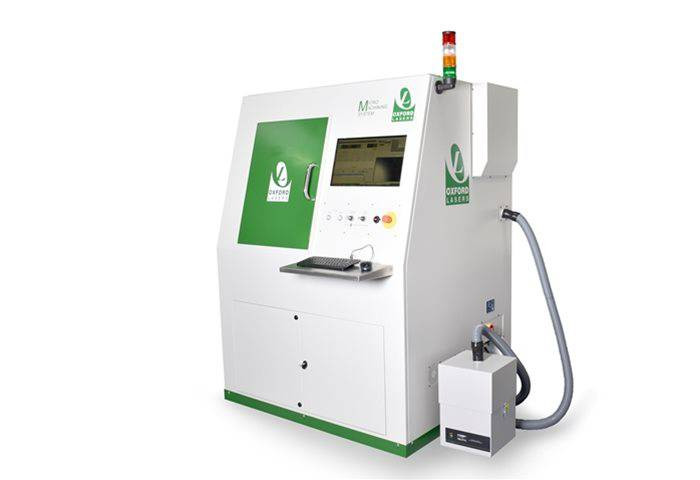

Capable and Compact

기능성을 갖춘 A-시리즈는 나노, 피코 또는 펨토초 펄스 레이저를 이용한 효율적인 레이저 마이크로 머시닝 시스템입니다. 주로 공정 개발 및 R&D에 사용되며, 소규모 생산 분야에서도 응용이 가능합니다.
일반적으로 프로세스 개발, 프로토 타입 연구 및 파일럿 생산에 사용됩니다.

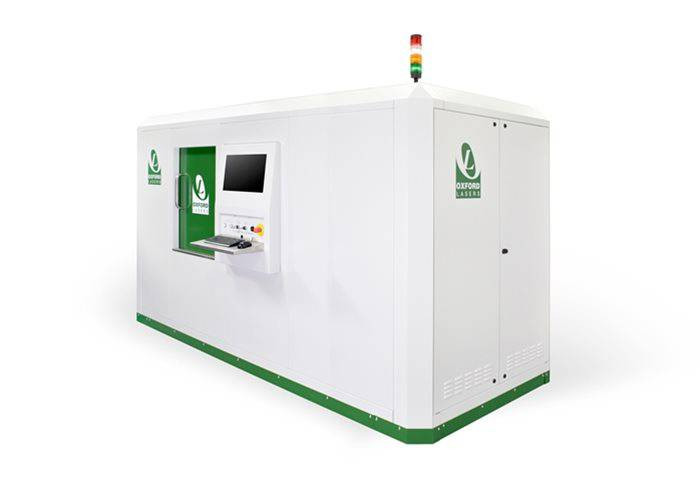

Efficient and Robust

견고한 C-시리즈대량생산(high-throughput production)을 위해 설계되었으며, 매우 엄격한 연속적인 생산 환경에서 쓰이도록 구축된 생산 툴입니다. 특정한 생산 요구 사항에 최적화된 다양한 레이저 및 모션 컨트롤러와 함께 사용할 수 있습니다. C 시리즈는 높은 수준의 정밀도를 필요로 하는 파일럿 생산에 적용됩니다.

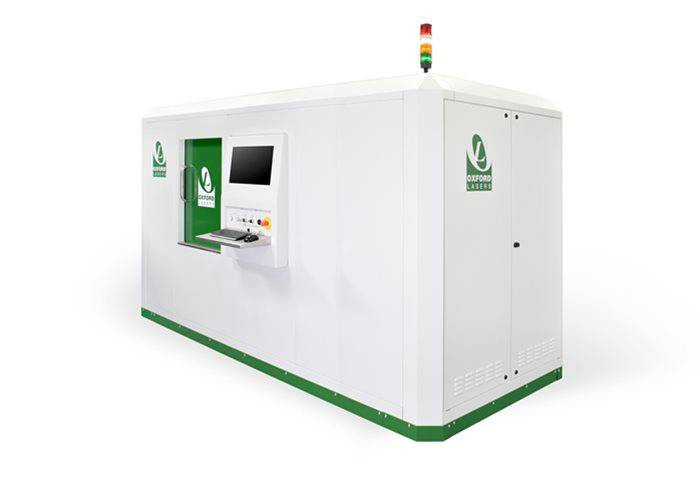

Versitile & Customizable

기능이 다양하고 사용자 정의가 가능한 E-시리즈 연구 개발 환경에서 사용하도록 설계된 최첨단 레이저 마이크로 머시닝 시스템입니다  대형 부품 또는 여러가지 부품을 가공 할 수 있는 기능이 있습니다. E 시리즈는 일반적으로 연구 및 개발 환경에서 사용되지만 다수의 기업에서 R&D에 쓰이는 연구용 툴이기도 합니다.

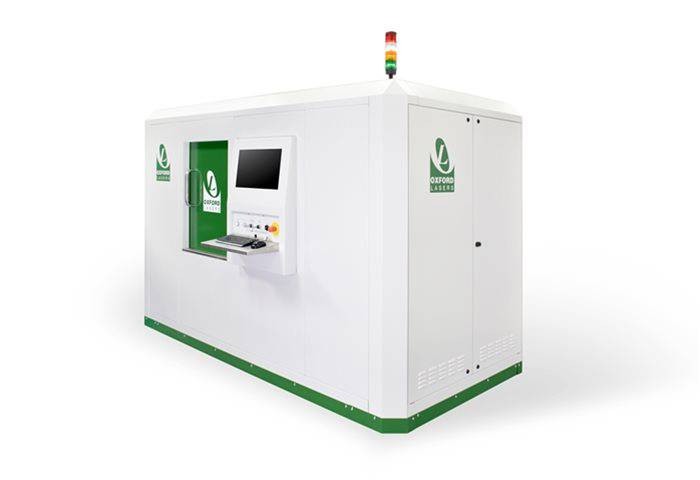

Advanced & Innovative

G-시리즈는, 예를 들어 서로 다른 파장 또는 출력 영역에서 최적화되어 서로 다른 작업에 최적화 된 두 개의 서로 다른 레이저를 연동할 수 있습니다. 이는 single multi-wavelength laser system에 비해 여러 가지 독특한 장점을 제공합니다. G 시리즈는 고객의 특이한 사양에 맞게 제작되는 전문 시스템 입니다.
Power and Precision

강력하고 정밀한, J-시리즈 는 매우 까다로운 공정 분야의 요구 사항을 충족하도록 설계되어, Oxford Lasers 제품군에서 가장 진보된 정밀 레이저 마이크로 머시닝 시스템입니다. 투명 재료 가공에서 높은 종횡비 기능에 이르기까지 까다로운 분야에서 능숙하게 작동할 수 있습니다.  J 시리즈는 cutting edge 생산과 R&D에 사용됩니다.

ProbeDrill for Vertical Guide Plate Production Tool

  • Fine Pitch
  • Range of Hole Shapes: Square, Round, Rectangular, Elliptical etc.
  • High Hole Count: 50,000 Holes



Sample Preparation for the production of 3D XRM samples

  • 구체적이고 정제된 Sample Prep Tool은 XRM (X ray microscopy) 용 마이크로 샘플을 제작하도록 설계된 레이저 기반 마이크로 머시닝 시스템입니다.
  • SamplePrep은 3D XRM 샘플 생산을 위해 특별히 제작 된 레이저 미세 가공 시스템입니다.
  • 이 시스템은 거시적 벌크 샘플에서 수십 ~ 수백 미크론 직경의 micro-pillar를 제작할 수 있습니다.
  • 통합된 비전 시스템으로 구축되어, micro-pillar 샘플을 취할 벌크 (매크로) 샘플에서 특정 영역을 식별하고 타겟팅 할 수 있으므로 사용자가 계속해서 샘플을 선택할 수 있습니다.
  • 고급 레이저 가공 성능으로 프그래밍된 Sample Prep Tool은 암석, 세라믹, 금속 및 반도체와 같은 다양한 재료를 가공할 수 있습니다.



Z Series, Bespoke Laser Micromachining Tool and Automation

고객 맞춤형인, Z Series 는 고객의 요구 사항에 정교하고 정확히 맞도록 설계되는 최고의 맞춤형 솔루션입니다. 복합적 공정, 복잡한 부품 가공 또는 자동화 향상을 위해 필요한 어떠한 요구사항도 완벽하게 매칭하여 디자인해 드릴 수 있습니다.

Robot arm pick and place test rig



Key Benefits


  • Completely bespoke
  • Truly versatile
  • Multi-functional
  • Blue sky thinking
