Laser Micromachining Systems

Industrial laser micromachining tools and research laser micromachining systems

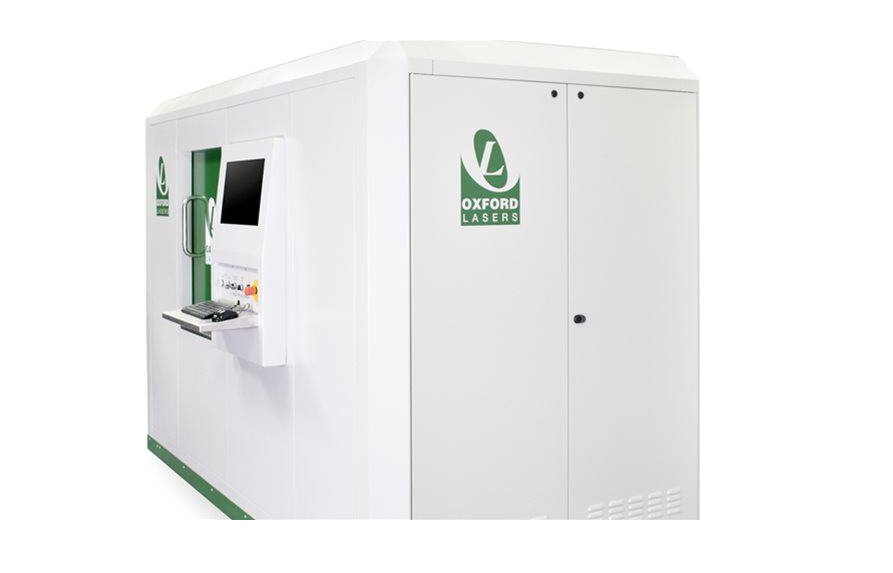

E SERIES, Research Laser Micromachining System

기능이 다양하고 사용자 정의가 가능한 E 시리즈 플랫폼은 연구 개발 환경에서 사용하도록 설계된 최첨단 레이저 마이크로 머시닝 시스템입니다.



진정한 의미의 연구개발용 시스템인 E 시리즈 플랫폼은, 기업체에서 연구와 대학에서 실습에 사용할 수 있는 시스템입니다. 대형 부품 또는 실제로 여러 부품을 가공할 수 있는 기능이 있어 R&D 작업을 간단하고 빠르게 수행할 수 있도록 설계되었습니다.

Oxford Lasers사의 목표는 다양한 응용 프로그램 및 가공 요구 사항에 맞게 구성하고  사용자 정의가 가능하도록 시스템을 개발하는 동시에 통상적인 규모의 연구 시설에 맞도록 충분히 컴팩트하게 만드는 것이 었습니다.

E 시리즈는 일반적으로 연구 및 개발 환경에서 사용되지만 다수의 기업에서 R&D에 쓰이는 연구용 툴이기도 합니다. E 시리즈는 레이저 마이크로 머시닝 R&D를 가능한 한 쉽게 할 수 있도록 설계되었습니다. 다양한 레이저 및 액세서리를 갖춘 E 시리즈는 매우 고품질의 레이저 마이크로 드릴링, 마이크로 커팅 및 마이크로 밀링이 필요한 연구에 이상적인 모델입니다. E 시리즈 레이저 마이크로 머시닝 시스템은 매우 높은 정밀도로 안정성을 결합한 제품입니다.

모든 Oxford Lasers사 미세 가공 시스템과 마찬가지로 Granite 진동 차단 테이블(Granite vibration isolation table)은 가공 패턴의 반복성을 극대화하기 위한 최적의 안정성을 제공합니다. Oxford Lasers사의 고급 CNC 스테이지 제어 소프트웨어를 사용하면 CAD 모델에서 부품 가공으로 직접 변환 할 수 있습니다. 축상 카메라 시스템(on-axis camera system)은 가공 중에 부품을 검사하고 정렬을 가능하게 해 줍니다.



Multiple options

E 시리즈에는 다양한 고성능 DPSS 레이저를 장착할 수 있으므로 요구된 프로세스에 부합하는 레이저를 선택할 수 있습니다.

마이크로 드릴링, 마이크로 커팅, 마이크로 밀링, 마이크로 인그레이빙, 마이크로 마킹 등을 위해 시스템을 구성 할 수 있도록 다양한 액세서리를 시스템에 장착 할 수 있습니다. 연구 테마에 따라 요구 사항이 변경되면 새로운 태스크를 수행할 수 있도록 시스템을 업그레이드 할 수 있습니다. 따라서 애초에 계획되지 않은 새로운 작업이 가능합니다.

사용 가능한 옵션 및 기능향상 항목 : 더 큰 변위 스테이지 (XY 축에서 최대 450mm 및 Z축에서 150mm), 회전 축 추가, 에어 쿠션 스테이지(air cushion stage), 트레피네이션 시스템(trephination system), 테이퍼 컨트롤(taper control), 갈바노메트릭 스캐너(galvanometric scanner), 자동 초점 및 자동 얼라인먼트, 높이 / 깊이 센서, 추가 맨드릴(mandrel), 온도 안정화, 흄 추출 및 고해상도 오프 축 카메라 시스템(off-axis camera system).



Very high precision laser hole drilling

Oxford Lasers사는 레이저 마이크로 드릴링에 독점적인 고정밀 트레핀 헤드(trephine head)를 사용합니다. 이를 사용하면 테이퍼를 제어하면서 매우 작은 고품질의 홀을 미세하게 드릴링 할 수 있습니다. 홀의 지름은 컴퓨터에서 파라미터를 변경하여 간단히 조정할 수 있습니다.



Expert technical advice

E 시리즈는 응용 분야에 따라 다양한 레이저 소스를 선택할 수 있으며 거의 모든 재료를 정밀하게 가공 할 수 있습니다. 당사의 전문가는 고객의 요구에 맞는 최상의 레이저 선택을 도와드릴 수 있습니다.



Key Benefits

                R&D 용 디자인
  • Customizable: 나노초 또는 피코초, 펨토초 펄스의 다양한 레이저로 구성 가능
  • Functional: 다양한 옵션으로 R&D 태스크에 맞는 플랫폼 기능
  • Easy to use: 연구자의 관여를 줄이기 위한 사전 프로그래밍된 프로세스 (pre-programmed processes)
  • Stability: 진동 차단 기능이 있는 화강암 프레임은 안정적인 드릴링 프로세스를 제공합니다.
  • Advanced Laser Micro-Machining System for R&D
  • High performance system for all R&D work
  • Very stable granite support with vibration isolation
  • Wide range of lasers
  • Easily cofigurable with a large number of options
  • Powerful, easy to use, includes Cimita software



Applications

  • Microfluidics
  • Micro-electronic packaging
  • Electricity production
  • Biomedical devices
  • The screens



E Series Specification

Laser Type
  • Nanosecond, Picosecond or Femtosecond
  • Solid diode pumped laser source (DPSS)
Wavelength Options
  • 355nm / 532nm / 1064nm
Dimensions
  • 2805W x 1555D x 2040H (mm)
Product Weight Range
  • 2700kg (dependant on laser type and other options)
E SERIES, Research Laser Micromachining System

Versatile and customizable, the E Series platform is a state of the art laser micromachining system designed for use in a research and development environment.
Laser Micromachining System for Advanced Research and Development
A true research system, the E Series platform is the system of choice for Industrial researchers and academics alike. Designed to enable R&D tasks to be carried out simply and quickly with the ability to machine larger sized parts or indeed multiple parts. Our aim was to develop a system that was configurable and customizable for a variety of applications and processing requirements whilst being compact enough to fit into an average sized research facility. The E Series is typically used in scientific research and development environments but is also the research tool of choice for a large number of industrial R&D facilities.


The E-Series is designed to make your laser micromachining R&D as easy as possible. With a wide range of lasers and accessories, the E-Series is the ideal tool for research requiring very high quality laser micro-drilling, micro-cutting and micro-milling. The E-Series laser micromachining system combines stability and flexibility with very high precision.
Like all Oxford Laser micromachining systems, the Granite vibration isolation table provides optimum stability for maximum repeatability of machined patterns. Our advanced CNC stage control software allows direct conversion from CAD model to part machining, all in one interface. The on-axis camera system allows inspection of parts during machining and helps with alignment.


Multiple options
The E-Series can be fitted with a wide range of high performance DPSS lasers so that the laser matches the required process.
Different accessories can equip the system to allow it to be configured for micro-drilling, micro-cutting, micro-milling, micro-engraving, micro-marking, etc. If your needs change with your research progress, the system can be upgraded to take on new tasks that were not originally planned.
The options and improvements available are: larger displacement stages (up to 450mm in XY and 150mm in Z), additional axis of rotation, air cushion stages, trephination system, taper control, galvanometric scanner, auto-focus and auto-alignment, height / depth sensors, additional mandrels, temperature stabilization, fume extraction and high resolution off-axis camera system.


Very high precision laser hole drilling
For laser micro-drilling, we use our proprietary high-precision trephine head. This tool allows us to obtain a micro-drilling of very small quality holes, in record time, and while controlling the taper. The hole diameter can be modulated simply by changing parameters on the computer.

Expert technical advice
The E-Series is available with a choice of various laser sources the choice of which depends on your application, almost any material can be machined with precision. Our experts will advise you on the best choice of laser that will meet your needs.




Oxford Lasers Ltd., UK
