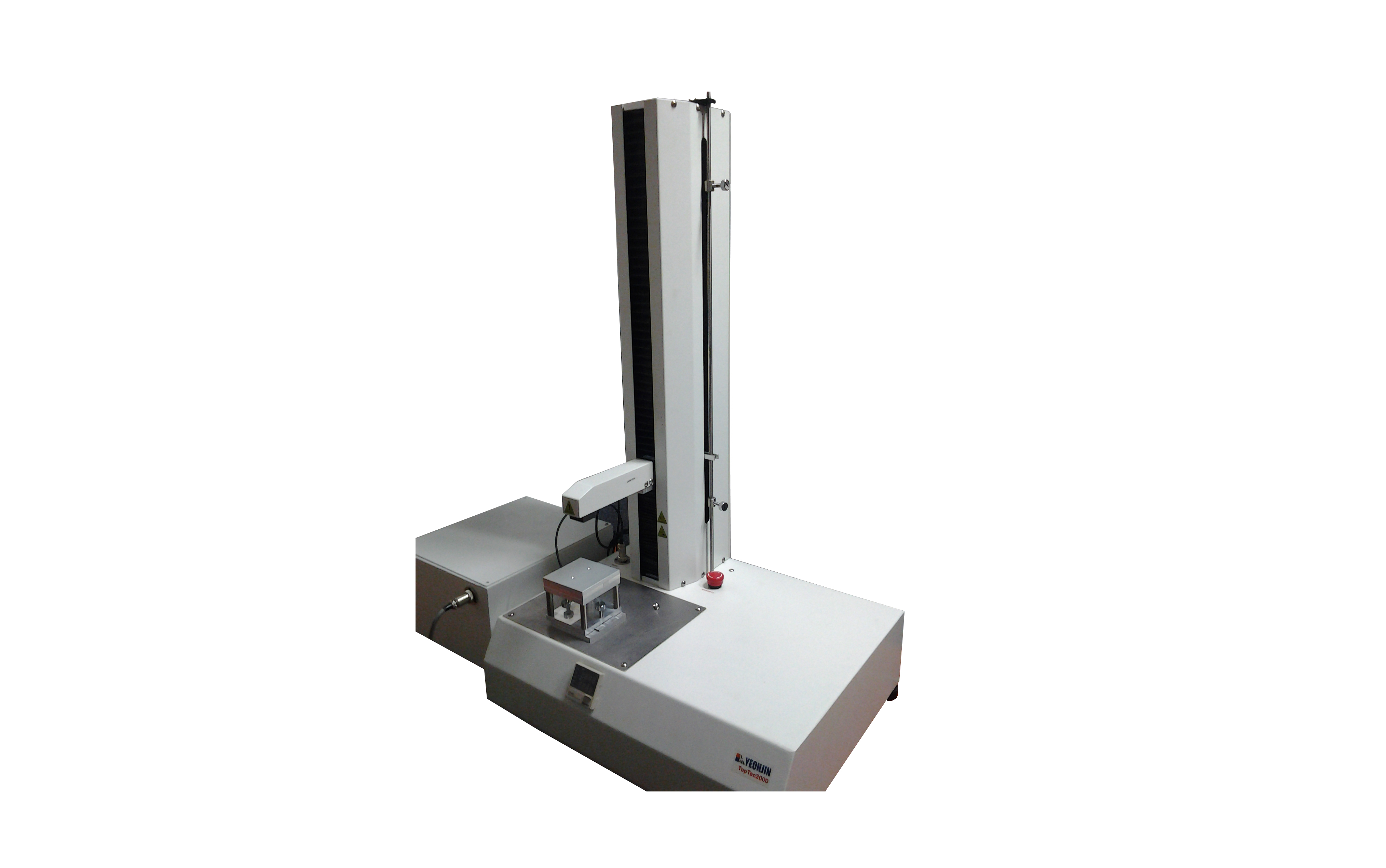

다축 미세재료 물성분석기 (µ-TXA™, Multi-axis Micro-Texture Analyzer)

 µ-TXA™는 하이드로겔 및 생체조직과 같이 매우 연질한 시료의 미세한 인장압축강도를 정확하고 재현있게 측정하는 기기로, 최소 0.001 gf (0.01 mN)의 하중과 재현성을 갖는 기기입니다. 특히 매우 brittle한 시료의 파단강도를 측정하는 데도 손색없는 기기입니다. 예상하는 최소 최대 하중의 용량에 맞는 로드셀을 사용하면 재료 연구와 품질 관리에 탁월한 결과를 내실 수 있습니다. TXA™ 시리즈의 구동과 DAQ에 쓰이는 TXA-TopTac 전용프로그램은 10년간 무상 업그레이드가  제공됩니다.



Features

  • 사용자 선택의 다양한 측정 파라미터 제공 : 시험조건의 변수를 사용자가 원하는 대로 바꿀 수 있게 꾸며진 user friendly software. 기기에 사용되는 load cell 및 측정 목적에 따른 다양한 test fixture를 빠르고 편리하게 교체할 수 있습니다.

  • 자동 거리조정기능 (Auto-rescaling) : Sample holder 및 probe가 바뀌었을 때 매 번 수동으로 거리를 조정을 하는 불편함을 제거하기 위하여, 자동으로 위치를 영점 조정하는 기능이 있습니다.

  • 국내 사용자를 위한 한글 버전 및 다국어 sotware 지원 : 운영 프로그램은 한글 기반으로 제작되었으며, 하나의 메인 화면에서 모든 측정상황이 실시간으로 display되도록 했습니다. 나아가 네트워크 망을 이용하여 생산 시스템에 적용이 가능하도록 했습니다.

  • 측정결과의 실시간 automatic display : 일반적인 측정 mode에서 얻어질 수 있는 결과를 측정이 끝난 직후 평균과 표준편차를 자동으로 계산하여 화면에 보이는 대ㄹ로 측정 보고서 출력이 가능합니다.

  • 특별한 전처리가 필요 없는 시험 과정 : 시료의 특별한 전처리가 필요 없고 기재(substrate) 종류만 일치하면 동일한 조건에서 연속으로 점.접착력을 측정할 수 있습니다.

  • 온도에 따른 물성 측정 : 상온에서 80℃까지 온도의 함수로써 tack을 측정할 수 있도록 heater와 controller가 내장되어 있으며, cryogenic option 또는 hot/cold thermal chamber, hot/cold plate를 옵션으로 구비가 가능한 모듈형 기기입니다.

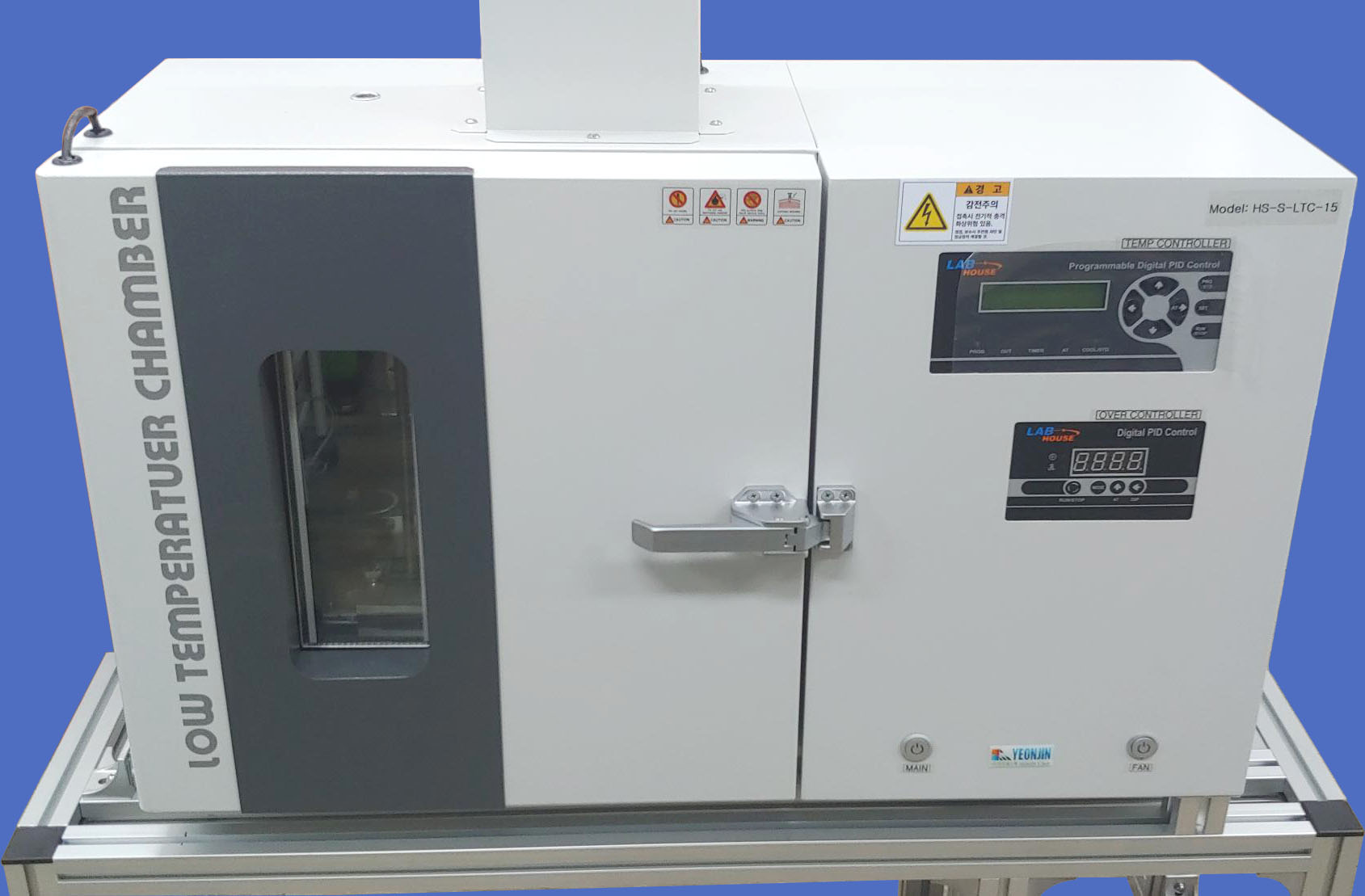

    TXA와 함께 사용되는 저온 챔버 옵션



Test Method

  • Tension mode (인장 시험) : µ-TXA™는 0.1 µm ~ 5 mm/sec의 작은 속도 하에서 Young's modulus, break strength, break strain 및 peel-off 측정과 전단응력(shear adhesion) 등의 물성 측정이 가능합니다.
  • Compression mode (압축 시험) : 생체재료 및 하이드로겔과 같은 연질시료, brittle한 시료의 압축탄성 계수와 파단강도(break strength)를 측정할 수 있습니다.

  • Creep recovery mode (변형과 복원) : TXA™ 는 일정한 힘이 가해진 후 얻어지는 회복거동을 측정하는 creep과 recovery 실험이 가능합니다.

  • Stress relaxation mode (응력이완) : 응력과 이완을 조절/측정함으로써 시료의 유변 거동을 확인할 수 있습니다.  즉, 변위, 속도, 시간을 임의로 지정하여 응력/이완 시간의 곡선을  확보할 수 있습니다.

  • Adhesion mode (tack 측정) : 다양한 재질과 크기의 ball probe를 점.접착 시편의 표면에 일정한 하중을 가한 후 떼면서 발생되는 힘을 측정하는 Ball Probe Tack Test Method를 따름으로써 면접착 시험 시 발생될 수 있는 오차가 크게 감소됩니다.

  • Peel-off mode (박리 시험) : Peel-off test mode에서는 180도 박리, 90도 박리, T-peel 시험을 선택할 수 있으며, motorized 90도 박리 시험 시 stage의 방향을 사용자가 직접 선택할 수 있어 사용이 편리합니다.



Dimension

Specification

Force range

0.001 gf ~ 600 gf (0.01mN ~ 6N)

Force resolution (depending on load cell)

0.001 gf (0.01mN)

Force accuracy

0.0025 %

Testing speed

0.0001 ~ 10 mm/sec (Max.15mm/sec available on request)

Travel range (Testing space)

Upto 650 mm (500mm with tension sample holder)

Position range setting

0~500 mm

Range resolution

0.0001 mm

Operation modes

Tension, Flexural bending (3-point, 4-point), Peel-off (90º and 180º), Compression, Tack, Adhesion, Creep recovery, Look tack, Stress relaxation, Various kinds of fixtures can be constructed by user demand.

Data acquisition rate

Max. 1000/sec (1000 Hz)

Atmosphere

Lab. condition. Dust and Splash Resistant.

Operating temperature

RT ~ 80℃ (Isothermal)

-20℃ ~ 350℃ with optional heating & cooling unit

Weight

17 kg

Dimension

510 mm(W) x 867 mm(H) x 410 mm(D)

Elecrical power requirements

220VAC ±10%, 50/60 Hz

TXA™는 (주)연진에스텍의 등록상표입니다.
