더욱 친환경적인 세상을 향한 추진과 함께 우리 차량의 배출 가스와 효율성에 대한 관심이 증가하고 있습니다. 연료 분사기의 레이저 드릴링은 이 과정에서 가능한 기술입니다.

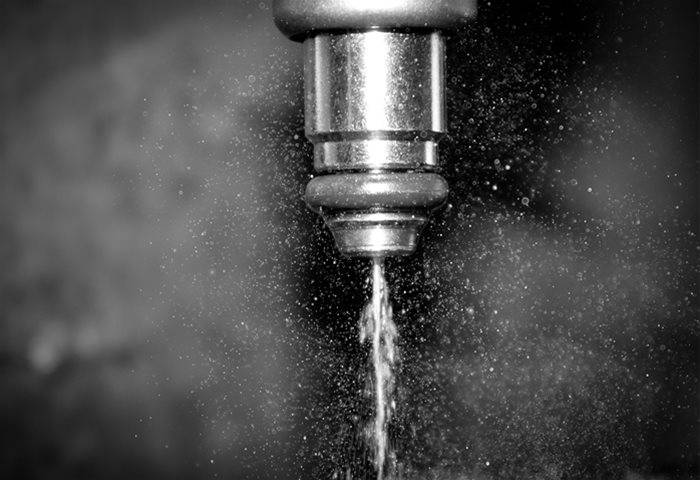

연료 인젝터(fuel injector)는 엔진 사이클에서 정확한 시간에 특정량의 연료를 공급하도록 설계되었습니다. 연료 분사 패턴과 원자화 (물방울 크기)를 정밀하게 제어하면 엔진 효율과 배기 가스에 큰 영향을 미칩니다.
이를 달성하기 위해 업계에서는 연료 인젝터의 모든 측면이 엄격하게 허용되어야합니다. 연료는 작은 노즐을 통해 압력을 받고 전달됩니다. 계량 된 연료량은 오리피스 직경, 테이퍼 및 벽 마감의 마이크론 또는 서브 마이크론 수준의 정확도에 따라 달라집니다. 연료의 분무 또는 분무 특성은 이러한 파라미터에 매우 민감하므로 오리피스 형상의 결함은 인젝터 성능에 악영향을 미칠 수 있습니다.

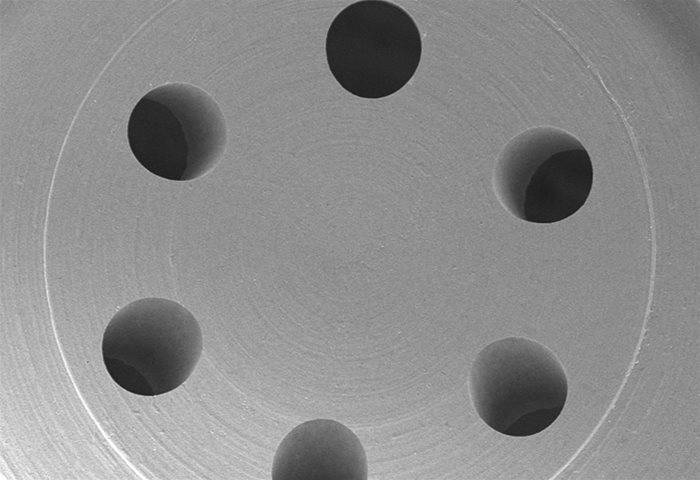

새로운 디자인은 연소실로의 연료 분사 전달을 최적화하기 위해 홀 패턴의 복잡함을 증가시키고 있습니다. 개별 사출 오리피스의 직경이 더 작아지고 형상이 더 복잡 해짐에 따라 기존 및 EDM 가공은 이러한 요구 사항을 충족 할 수 없으며 레이저 드릴링이 선택 프로세스가됩니다.
Oxford Lasers는 연료 분사기 drilling sevice 및 system을 제공하는 전문 업체입니다.

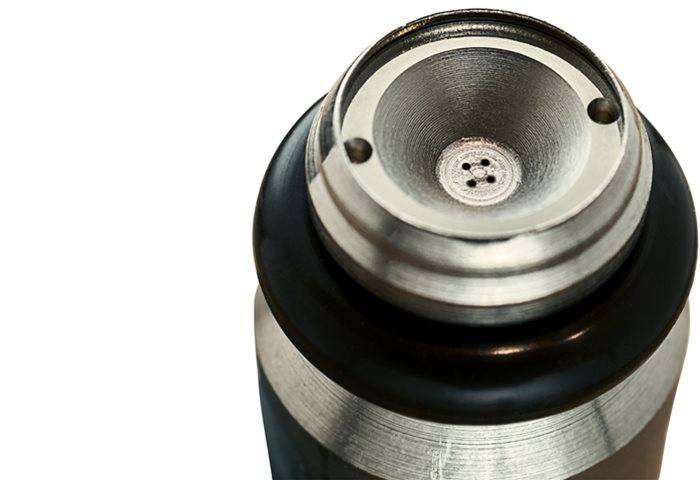

NOZZLE DRILLING FOR GASOLINE FUEL INJECTORS
With the drive towards a greener world, the focus on emissions and efficiency from our vehicles increases. Laser drilling of fuel injectors is an enabling technology in this process. Fuel injectors are designed to deliver specific quantities of fuel at exactly the right time in the engine cycle. Precise control of the fuel spray pattern and atomisation (droplet size) has a dramatic impact on engine efficiency and emissions. In order to achieve this, the industry requires that every aspect of the fuel injector to be tightly toleranced. Fuel is delivered under pressure through small nozzles. The metered quantity of fuel depends on the accuracy to the micron or even sub-micron level of the orifice diameter, taper and wall finish. The atomization, or spray characteristics of the fuel is extremely sensitive to these parameters therefore any defects in the orifice geometry can have an adverse effect to the performance of the injector. New designs are increasing the complexity of the hole patterns to optimise the fuel spray delivery into the combustion chamber. As the diameters of the individual injection orifices becomes smaller and the geometry more complex, conventional and EDM machining are unable to meet these requirements and laser drilling becomes the process of choice. Oxford Lasers providing fuel injector drilling services and systems.
검색 결과 17건
- 분류 : Laser Micro-machining
