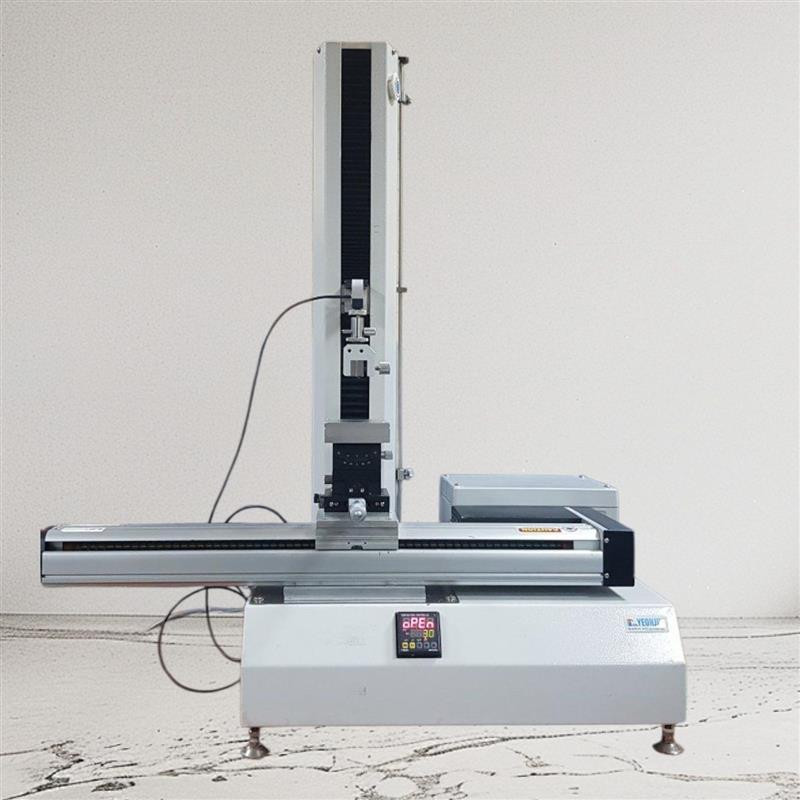

이형박리강도시험기 (TXA™ Precise Peel-off Testing Equipment, Release Force Tester)

 본 제품은 약하중의 경박리 시험에 매우 용이한 기기로써 최소 0.01gf의 낮은 하중까지 이형력(release force)를 측정하는 데 최적화되어 있습니다.

특히 예상하는 하중에 근접한 용량의 로드셀을 이용하면 더욱 변별력있는 박리강도 측정이 가능합니다. 대부분의 필름 및 점착 테입 관련 ASTM, KS, DIN, JIS 등의 국제규격에 따른 박리시험(peel-off test)를 사용자 요구에 따라 시험할 수 있습니다.

180° Peel-off testing fixture

TXA™-MicroPrecision은 0.1gf 미만의 이형력 박리강도 시험에서 재현성과 정확성이 탁월하며, 박리강도를 tack 시험 결과와 correlation하는 데 매우 용이합니다.

0.01 gf 이하의 하중은 최소 1 µg을 측정하는 Ultra-TXA™(1 µg ~ 10 gf)를  적용할 수 있습니다.



Standards

  • KS T 1028 Peel strength test method
  • FINAT Test Methods no. 1 Peel adhesion 300 mm/min
  • FINAT Test Methods no. 3, 4, 10 Low speed release force



Features

  • 사용자 선택의 다양한 측정 파라미터 제공 : 시험조건의 변수를 사용자가 원하는 대로 바꿀 수 있게 꾸며진 user friendly software. 기기에 사용되는 load cell 및 측정 목적에 따른 다양한
    accessory를 쉽게 교체할 수 있도록 하였다. TXA™ 시리즈의 구동과 DAQ에 쓰이는 TXA-TopTac 전용프로그램은 10년간 무상 업그레이드가 제공됩니다.

  • 자동 거리조정기능 (Auto-rescaling) : Sample holder 및 probe가 바뀌었을 때 매 번 수동으로 거리를 조정을 하는 불편함을 제거하기 위하여, 자동으로 위치를 영점 조정하는 기능이 있다.
  • 국내 사용자를 위한 한글 버전 및 다국어 sotware 지원 : 운영 프로그램은 한글 기반으로 제작되었으며, 하나의 메인 화면에서 모든 측정상황이 실시간으로 display하도록 했습니다. 나아가 네트워크 망을 이용하여 생산 시스템에 적용이 가능하도록 했다.
  • 측정결과의 실시간 automatic display : 일반적인 측정 mode에서 얻어질 수 있는 결과를 측정이 끝난 직후 평균과 표준편차를 자동으로 계산하여 화면에 display하게 되어 있는 자동 보고서 출력이 가능하다.
  • 특별한 전처리가 필요 없는 시험 과정 : 시료의 특별한 전처리가 필요 없고 기재(substrate) 종류만 일치하면 동일한 조건에서 연속으로 점.접착력을 측정할 수 있다.
  • 온도에 따른 물성 측정 : 상온에서 80℃까지 온도의 함수로써 tack을 측정할 수 있도록 heater와 controller가 내장되어 있으며, cryogenic option 또는 hot/cold thermal chamber, hot/cold plate를 옵션으로 구비가 가능한 모듈형 기기이다.



Test Method

  • Tension mode (인장 시험) : µ-TXA™는 0.1 µm ~ 5 mm/sec의 작은 속도 하에서 Young's modulus, break strength, break strain 및 Peel-off 측정과 전단응력(shear adhesion) 등의 물성 측정이 가능하다.

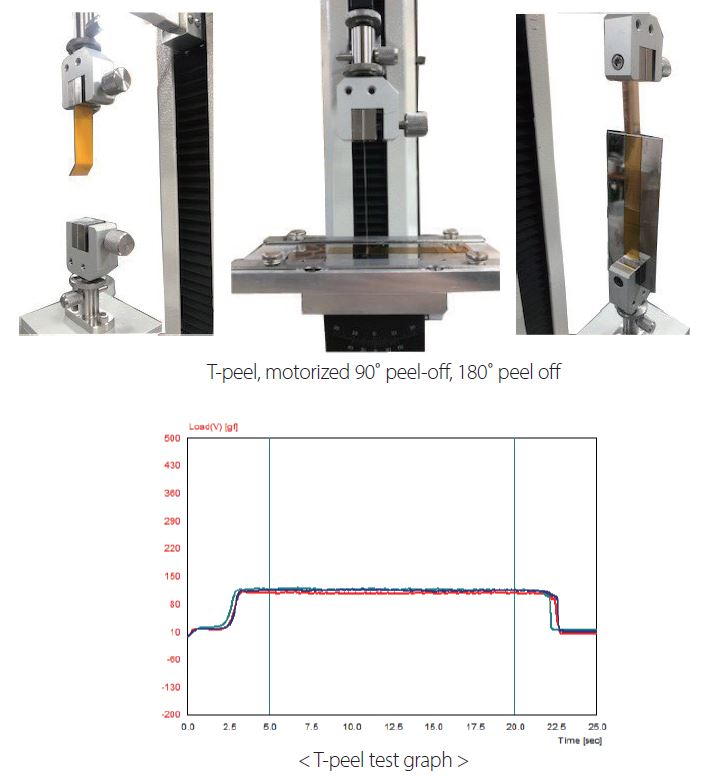

  • Peel-off mode (박리 시험) : Peel-off test mode에서는 180도 박리, 90도 박리, T-peel 시험을 선택할 수 있으며, motorized 90도 박리 시험 시 stage의 방향을 사용자가 직접 선택할 수 있어 사용이 편리하다.
  • Compression mode (압축 시험) : 저속으로  핫멜트 점착제 혹은 아크릴 계 점착제, 하이드로겔과 같은 연질시료, brittle한 시료의 압축탄성 계수와 파단강도(break strength)를 측정할 수 있다.
    Automatic loop tack test and fixture
  • Adhesion mode (tack 측정) : 다양한 재질과 크기의 ball probe를 점.접착 시편의 표면에 일정한 하중을 가한 후 떼면서 발생되는 힘을 측정하는 Ball Probe Tack Test Method를 따름으로써 면접착 시험 시 발생될 수 있는 오차가 크게 감소하였다.
  • Creep Recovery mode (변형과 복원) : TXA™ 는 일정한 힘이 가해진 후 얻어지는 회복거동을 측정하는 Creep과 Recovery 실험이 가능하다.
  • Stress Relaxation mode (응력이완) : 응력과 이완을 조절/측정함으로써 시료의 유변 거동을 확인할 수 있다.  즉, 변위, 속도, 시간을 임의로 지정하여 응력/이완 시간의 곡선 확보할 수 있다.



Dimension



Specification

Model

TXA™ Precise Peel-off Testing Equipment

Force range

0.01 gf ~ 30 kgf (0.1 mN ~ 300 N)

Force resolution*

0.01 gf (0.1mN)

Force accuracy

0.00025 %

Speed range

0.0001 ~ 10 mm/sec (Max.15mm/sec available on request)

Travel range

Upto 650 mm (500mm with tesion sample holder)

Position range setting

0 ~ 500 mm

Range resolution

0.001 mm

Operation modes

Tension, Flexural bending (3-point bending, 4-point bding), Peel-off (90º and 180º), Compression, Adhesive, Creep Recovery, Look Tack, Stress Relaxation, Various kinds of fixture(grips) can be constructed by user demand.

Data aquisition rate

Max. 1000/sec (1000Hz)

Atmospheric

Lab. condition. Dust and Splash Rresistant.

Operating temperature

RT ~ 80℃ (Isothermal)

-20℃ ~ 350℃ with optional heating & cooling unit

Weight

17 kg

Dimension

510mm (W) x 867mm (H) x 410mm (D)

Power requirements

220V(AC) ±10% / 60Hz

depending on load cell
