다축 미세 점착력측정기 (Precise Adhesion testing equipment, Ball probe tack tester)

 (주)연진에스텍의 점착력측정기 모델 TXA™-Precision 은 저점착 및 약하중의 점착력을 정밀하게 측정하도록 고안된 물성분석기기로써, 정밀하고 재현있는 tack을 측정하고, 각종 peel-off test에 최적화된 고성능 다축 미소 점착력측정기입니다. 특히 점착 재료의 초기점착력(initial tack) 및 응집력(cohesion), 유지시간(holding time)의 측정이 가능하며 Q/A-Q/C, R&D에 광범위하게 적용될 수 있습니다.

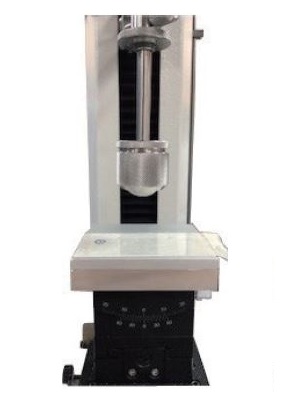

Ball probe tack
with 0.5 inch round stainless steel




 본 모델은 ASTM D1878-61T와 ASTM D2979-95에 따른 Probe Tack 시험법으로써, 저속의 볼(ball)을 점.접착제에 일정한 하중을 가한 후 ball probe를 뗄 때 발생하는 저항력(resistance)를 자동으로 측정하므로, 면접착 시험 시 종종 발생할 수 있는 오차가 전혀 발생하지 않습니다. TXA™-Precision은 점.접착제의 점착 표면이 다른 물질(피착제- ball)과 접촉해 있다가 떼어지는 과정에서 화학적, 물리적으로 초기 접착력(tack) 및 debonding에 대한 저항력을 매우 정밀하게 측정하며, TXA™-MicroPrecision 0.1gf 미만의 점착력 시험에서도 재현성과 정확성이 탁월합니다.

0.01gf 이하의 하중은 최소 1µg을 측정하는 Ultra-TXA™(1 µg ~ 10 gf)를  적용할 수 있습니다.



Standards

Auto-index
for continuous and/or random
probe tack test

-  ASTM D1878-61T Probe tack of PSA Pressure Sensitive Adhesive

-  ASTM D2979-95 Probe tack test method



Features

  • 사용자 선택의 다양한 측정 파라미터 제공 : 시험조건의 변수를 사용자가 원하는 대로 바꿀 수 있게 꾸며진 user friendly software. 기기에 사용되는 load cell 및 측정 목적에 따른 다양한 accessory를 쉽게 교체할 수 있도록 하였다. TXA™ 시리즈의 구동과 DAQ에 쓰이는 TXA-TopTac 전용프로그램은 10년간 무상 업그레이드가 제공됩니다.

  • 자동 거리조정기능 (Auto-rescaling) : Sample holder 및 probe가 바뀌었을 때 매 번 수동으로 거리를 조정을 하는 불편함을 제거하기 위하여, 자동으로 위치를 영점 조정하는 기능이 있다.
  • 국내 사용자를 위한 한글 버전 및 다국어 sotware 지원 : 운영 프로그램은 한글 기반으로 제작되었으며, 하나의 메인 화면에서 모든 측정상황이 실시간으로 display하도록 했습니다. 나아가 네트워크 망을 이용하여 생산 시스템에 적용이 가능하도록 했다.
  • 측정결과의 실시간 automatic display : 일반적인 측정 mode에서 얻어질 수 있는 결과를 측정이 끝난 직후 평균과 표준편차를 자동으로 계산하여 화면에 display하게 되어 있는 자동 보고서 출력이 가능하다.
  • 특별한 전처리가 필요 없는 시험 과정 : 시료의 특별한 전처리가 필요 없고 기재(substrate) 종류만 일치하면 동일한 조건에서 연속으로 점.접착력을 측정할 수 있다.
  • 온도에 따른 물성 측정 : 상온에서 80℃까지 온도의 함수로써 tack을 측정할 수 있도록 heater와 controller가 내장되어 있으며, cryogenic option 또는 hot/cold thermal chamber, hot/cold plate를 옵션으로 구비가 가능한 모듈형 기기이다.

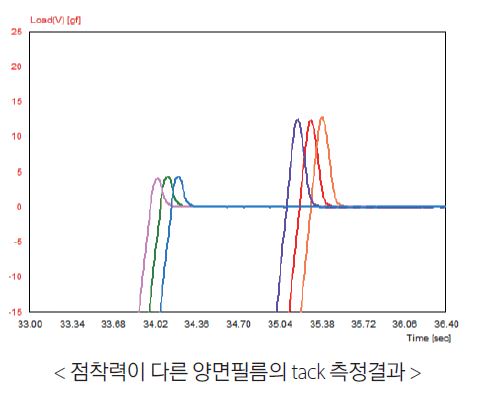

                             Ball probe tack, Repeated test result

Test Method

  • Adhesion mode (tack 측정) : 다양한 재질과 크기의 ball probe를 점.접착 시편의 표면에 일정한 하중을 가한 후 떼면서 발생되는 힘을 측정하는 Ball Probe Tack Test Method를 따름으로써 면접착 시험 시 발생될 수 있는 오차가 크게 감소하였다.
  • Peel-off mode (박리 시험) : Peel-off test mode에서는 180도 박리, 90도 박리, T-peel 시험을 선택할 수 있으며, motorized 90도 박리 시험 시 stage의 방향을 사용자가 직접 선택할 수 있어 사용이 편리하다.



  • Tension mode (인장 시험) : µ-TXA™는 0.1 µm ~ 5 mm/sec의 작은 속도 하에서 Young's modulus, break strength, break strain 및 peel-off 측정과 전단응력(shear adhesion)등의 물성 측정이 가능하다.
  • Compression mode (압축 시험) : 저속으로  핫멜트 점착제 혹은 아크릴 계 점착제, 하이드로겔과 같은 연질시료, brittle한 시료의 압축탄성 계수와 파단강도(break strength)를 측정할 수 있다.



  • Creep recovery mode (변형과 복원) : TXA™ 는 일정한 힘이 가해진 후 얻어지는 회복거동을 측정하는 creep과 recovery 시험이 가능하다.
  • Stress relaxation mode (응력이완) : 응력과 이완을 조절/측정함으로써 시료의 유변 거동을 확인할 수 있다.  즉, 변위, 속도, 시간을 임의로 지정하여 응력/이완 시간의 곡선 확보할 수 있다.





Dimension

Specification

Model

TXA™-Multi-axis Micro-Precise Adhesion Testing Equipment

Force range

0.01 gf ~ 30 kgf (0.1 mN ~ 300 N)

Force resolution*

0.01 gf (0.1 mN)

Force accuracy

0.00025 %

Speed range

0.0001 ~ 10 mm/sec (Max. 15mm/sec available on request)

Travel range

Upto 650 mm (500 mm with tesion sample holder)

Position range setting

0~500 mm

Range resolution

0.001 mm

Operation modes

Tension, Flexure bending (3-point bending, 4-point bending), Peel-off (90º and 180º), Compression, Adhesion, Creep recovery, Look tack, Stress relaxation, Various kinds of fixture (grips) can be constructed by user demand.

Data aquisition rate

Max. 1000/sec (1000 Hz)

Atmospheric

Lab. condition. Dust and Splash Rresistant.

Operating temperature

RT ~ 80℃ (Isothermal)

-20℃ ~ 350℃ with optional heating & cooling unit

Weight

17 kg

Dimension

510mm (W) x 867mm (H) x 410mm (D)

Power requirements

220VAC±10% / 60Hz

 * Depending on load cell
TXA™는 (주)연진에스텍의 등록상표입니다.
